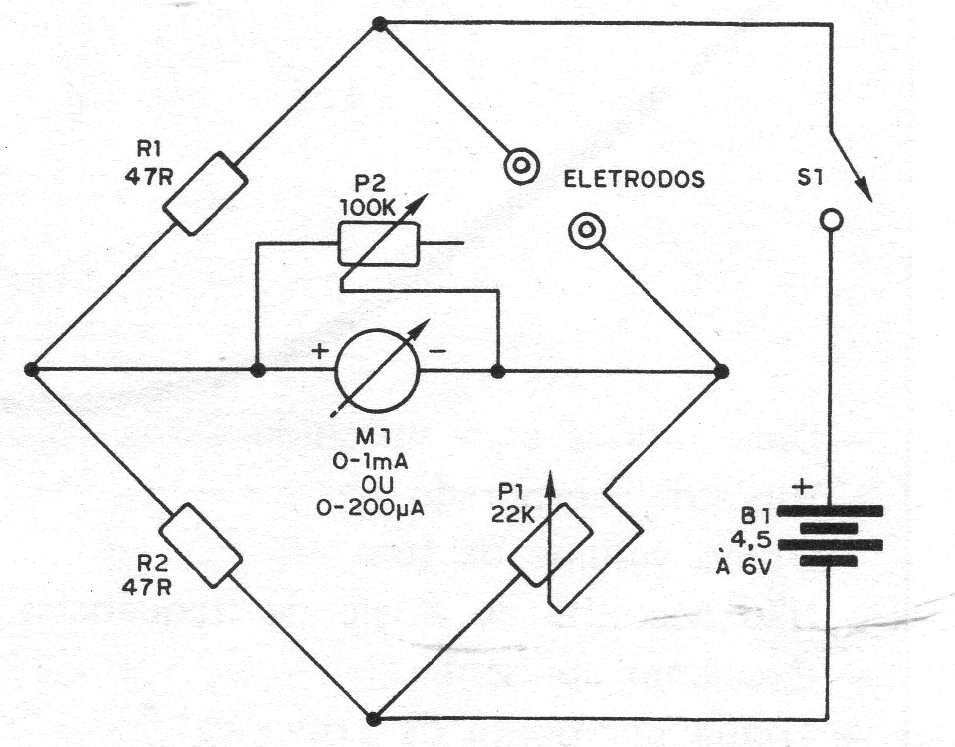

Este simple puente desequilibra conforme la variación de la resistencia en los electrodos. El circuito es de 1982 pudiendo ser alimentado por dos o 1uatro pilas pequeñas. M1 es un VU-meter de equipos de sonido antiguos con cero en el centro de la escala. El mejor ajuste se puede obtener con P2 en serie con el instrumento y no en paralelo.
