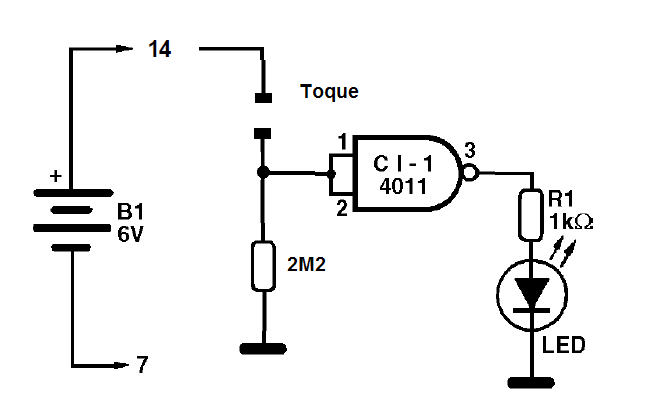

El sensor de toque de este circuito consta de dos planchas que se deben tocar simultáneamente para que haya la conmutación y el LED se encienda. La sensibilidad depende del valor del resistor que puede ser aumentado hasta unos 10 M. Nunca utilice fuente sin transformador. En la salida del circuito se puede utilizar un transistor para controlar un relé o una carga de mayor potencia. El circuito integrado 4001 también se puede utilizar y la alimentación puede oscilar entre 5 V y 12 V típicamente.
