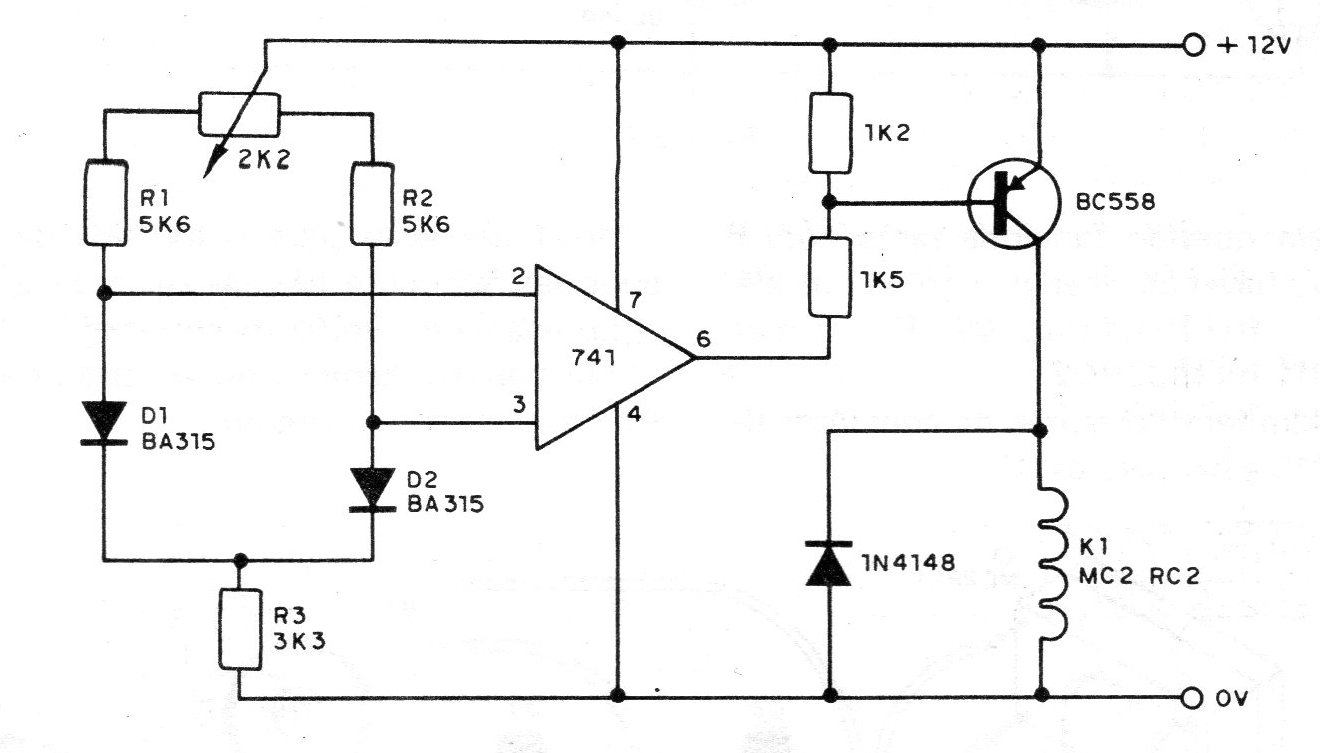

Este circuito de aplicaciones industriales presenta una característica interesante: el relé sólo se activa si la temperatura de D2 es mayor que la temperatura de D1. En la condición de que ambas temperaturas sean iguales, o en que la temperatura de D2 sea menor que la de D1, no hay conmutación del relé. El circuito es alimentado por una tensión de 12 V y tiene su punto de equilibrio determinado por el potenciómetro de 1 k en el puente de diodos. Los diodos son los sensores, siendo recomendados tipos de uso general o entonces de mayor sensibilidad como los BA315. El relé es del tipo MC2RCZ para 12 V, que puede ser excitado por un transistor de baja potencia como el BC558. El amplificador operacional 741 opera en esta configuración como comparador. Cuando la tensión en la entrada inversora es igual a la de la entrada no inversora no habrá salida y el transistor permanece en la condición de corte. Con el aumento de la tensión en la entrada inversora, que corresponde al aumento de la temperatura de D2, el operacional tiene su salida llevada a una tensión negativa que hace el transistor ser llevado a la condición de saturación, cuando el relé es activado. El ajuste del punto de disparo se puede hacer en un rango de 10° C, lo que muestra la sensibilidad del circuito.
