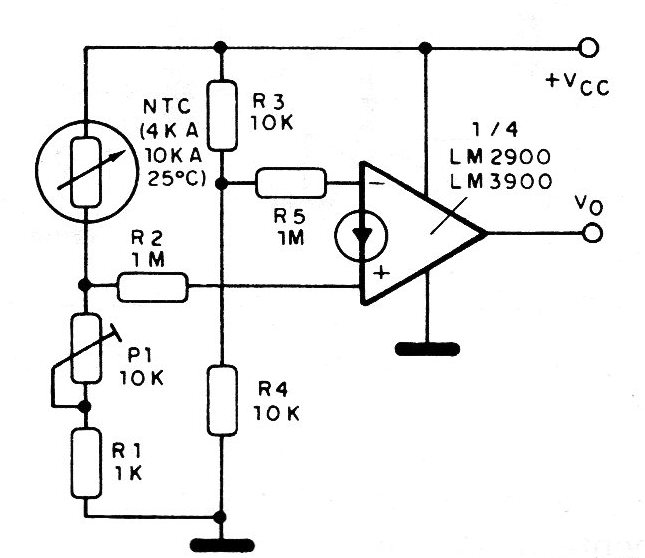

En el caso de que se produzca un cambio en el valor de la temperatura, se puede utilizar el amplificador de Norton como control de sobre temperatura, es decir, conmutando una carga externa cuando la temperatura sobrepasa el límite establecido por el ajuste en el potenciómetro. El termistor utilizado como sensor (NTC) debe tener la resistencia del mismo orden que el ajuste deseado para el potenciómetro, de modo que, en el umbral del disparo, tengamos en la entrada de referencia (entrada +) una tensión de aproximadamente la mitad de la tensión de alimentación. Observe que el uso de resistores de altos valores en las entradas hace que el dispositivo opere en términos de diferencia de tensión de entrada y no de corriente.
| Clique na imagem para ampliar |
