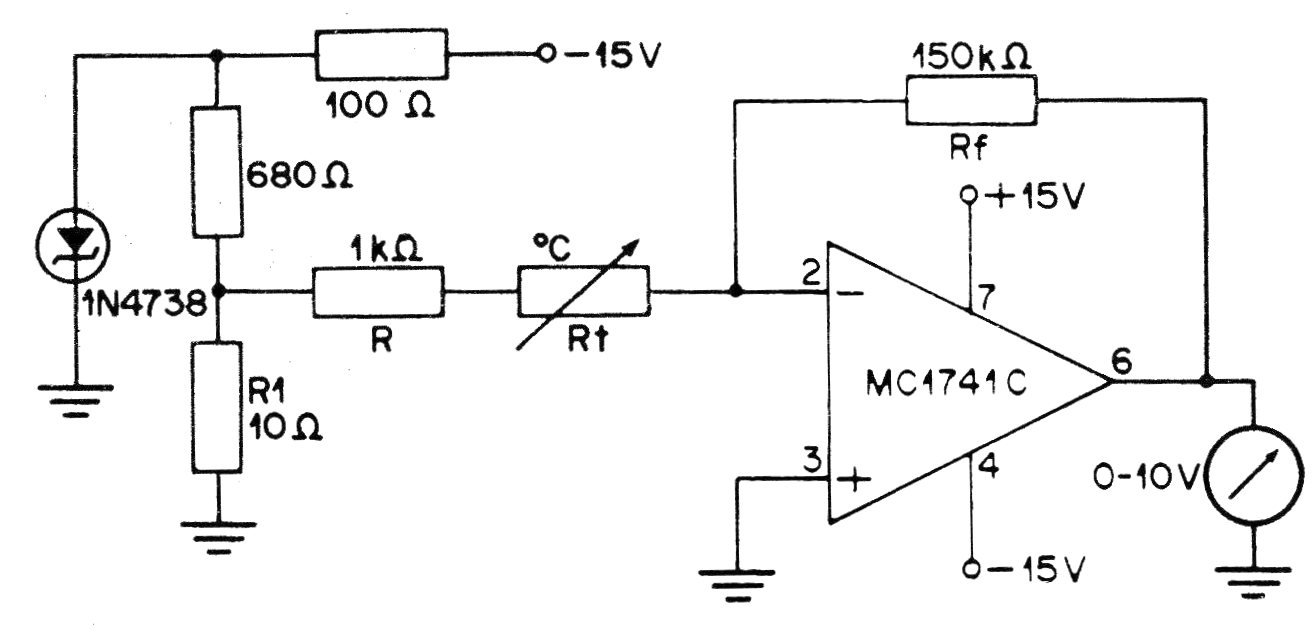

El sensor de este circuito es un NTC y la indicación se realiza en un indicador analógico común, pudiendo ser utilizado un módulo convertidor analógico a digital también. La fuente debe ser simétrica y la resistencia del sensor determinará el rango de actuación del circuito.
| Clique na imagem para ampliar |
