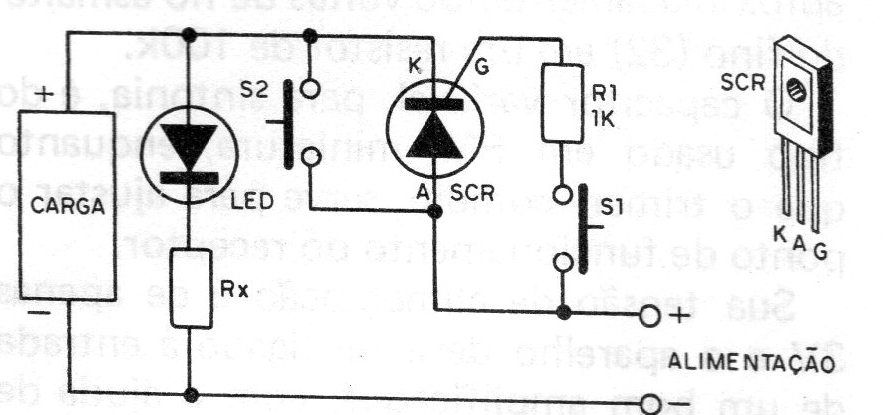

Para controlar cargas de corriente continua, bajo tensiones entre 12 y 200 V, y corrientes hasta 3 A, tenemos este interesante circuito, encontrado en una publicación de 1981. La base del circuito es un SCR, del tipo MCR106, TIC106 o IR106, que funciona como un interruptor. Presionando momentáneamente S1, el SCR se conecta, conduciendo la corriente al circuito de carga, que permanece alimentado hasta que S2 también sea presionado momentáneamente, cuando entonces el SCR se apaga. El LED indicador sirve para "decir" cuando el circuito de carga está recibiendo alimentación. En las aplicaciones en las que la corriente de carga sea superior a 1A, el SCR debe montarse en un radiador de calor. La resistencia Rx, conectada en serie con el LED , el valor de la tensión es de 100 ohms y de 48 V, su valor será de 4k7. Observamos que 3 V sobre la carga significan 5 V de alimentación, ya que los valores de la carga Los SCRs suelen tener una caída de tensión del orden de 2 V. Por este motivo, recomendamos el circuito para tensiones superiores a 12 V, para que la caída no sea sensible en la carga. Los valores intermedios de Rx pueden ser alcanzados por un simple cálculo proporcional. En la conexión en el circuito de carga, es muy importante obedecer la polaridad de la fuente y del control.
