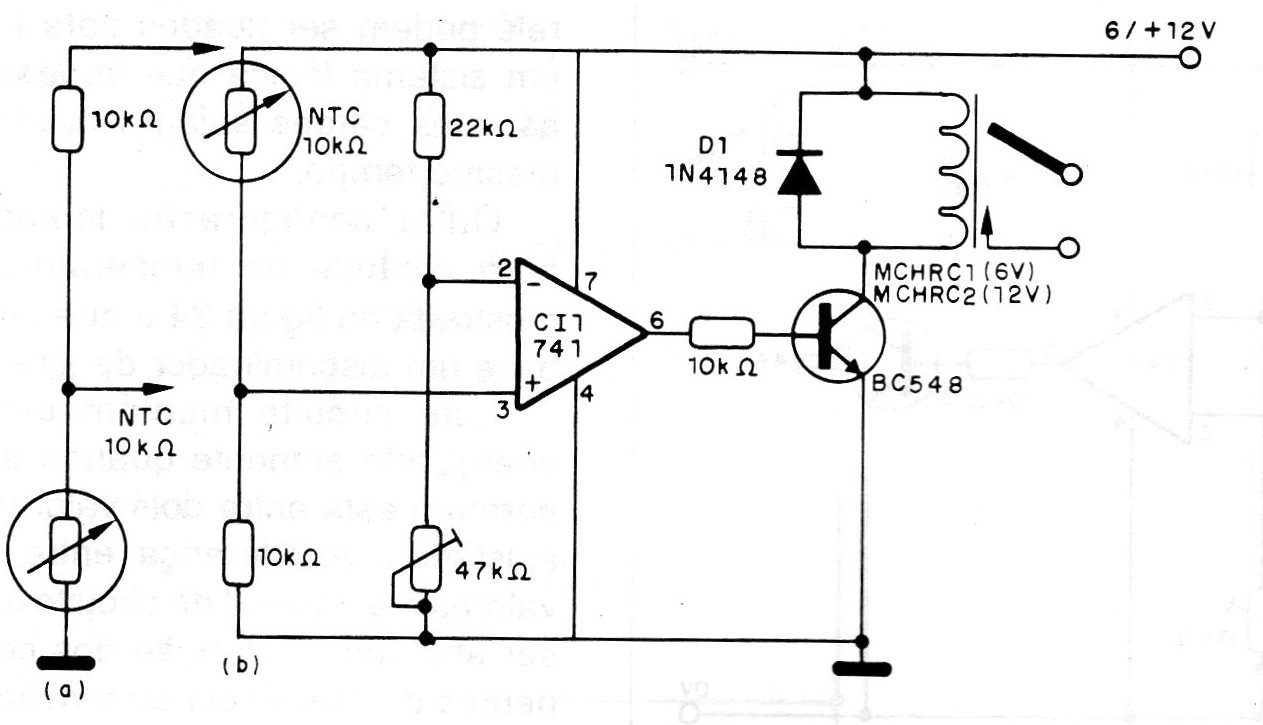

El sensor es un NTC y en la conexión como muestra la figura (a) tenemos el disparo con la elevación de la temperatura y en (B) con la caída. El relé es de 50 a 100 mA de corriente de disparo y los comparadores de tensión de la serie LM139 pueden ser utilizados. El ajuste del punto de disparo se realiza en el trimpot.
