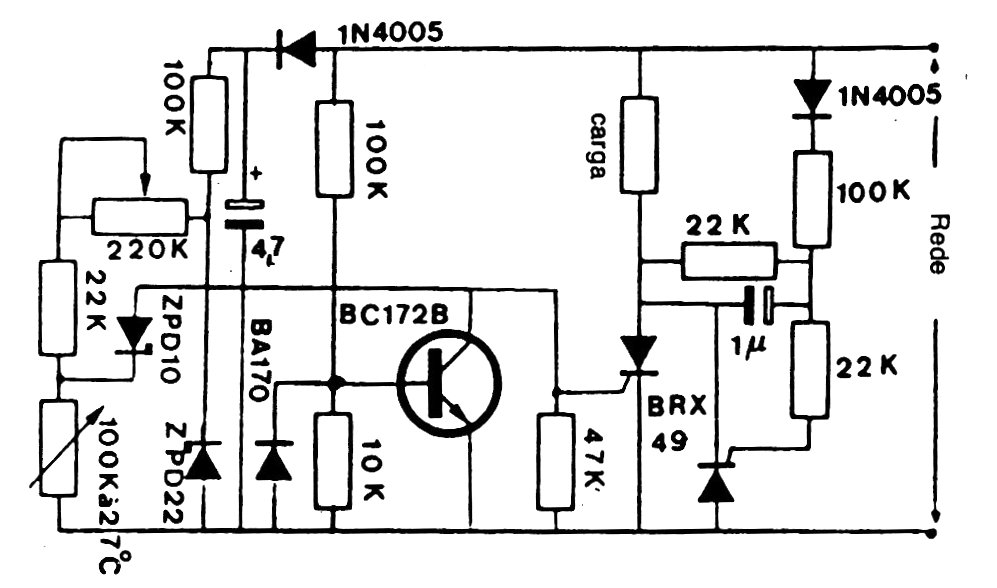

Este circuito de termostato con SCR se obtuvo en una documentación técnica de los años 80. Algunos componentes no son comunes actualmente que deben ser sustituidos por equivalentes. El circuito, en la versión original, controla cargas hasta 150 W. El sensor es un termistor de 150 k ohms.
