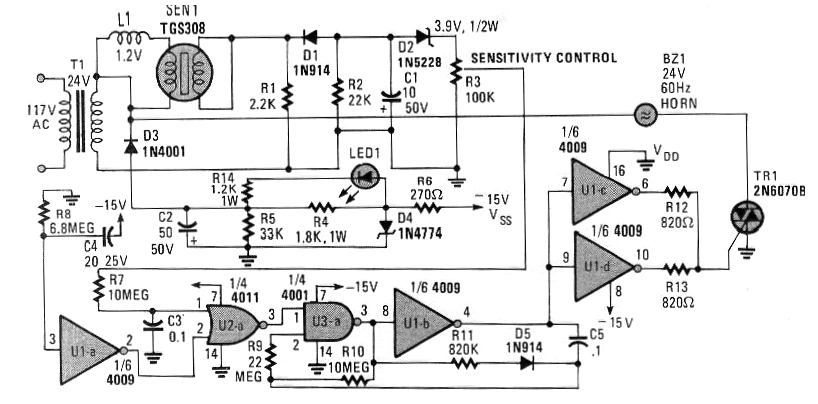

Este circuito puede ser utilizado como alarma de incendio, como alarma de fuga de gas y en otras aplicaciones similares. El elemento crítico de este circuito es el sensor TGS308 que no es común en nuestro mercado. Tal vez el montador interesado tenga que importarlo. El circuito dispara un triac que acciona una sirena de corriente alterna a 24 V. Se puede utilizar una sirena de 110 V ligándola al devanado primario del transformador, con el debido retorno de campo común. El Triac puede ser de la serie TIC. El transformador de 24 V tiene una corriente de acuerdo con BZ1, normalmente del orden de 2 o 3 A.
| Clique na imagem para ampliar |
