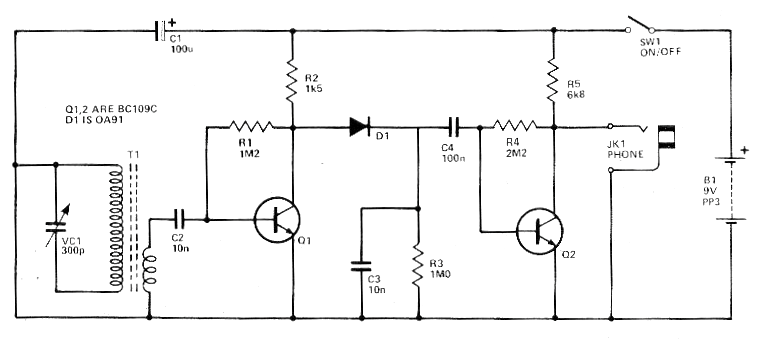

Encontramos este circuito en una publicación europea de febrero de 1981. Sin embargo, por los componentes que utiliza, el circuito es perfectamente viable. Los transistores pueden ser los BC549 y el diodo 1N34. La bobina se enrolla en un bastón de ferrita. El primario, conectado a la VC1 consiste en 80 espiras de hilo 28 AWG y el secundario 20 espiras. El núcleo es un bastón de ferrita de 12 a 20 cm de longitud. El auricular puede ser de cristal o piezoeléctrico de alta impedancia. El consumo es muy bajo, lo que significa que una batería de 9 V debe durar mucho. El receptor no necesita antena.
