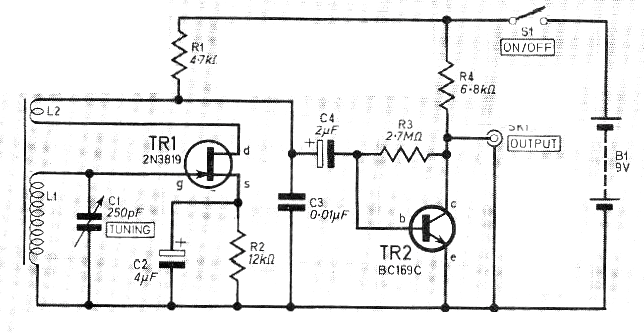

El circuito presentado fue obtenido en la revista inglesa de 1974. La revista ya no existe, pero el proyecto es viable, pues podemos usar FET equivalente. El FET puede ser el BF245 y para TR2 podemos usar un BC548. El receptor tiene escucha en auricular, no necesitando antena externa. L1 se compone de 65 espiras de hilo 28 a 32 AWG en un bastón de ferrita de 10 a 20 cm de longitud y L2 de 3 a 10 espiras del mismo hilo en el mismo palo. Si el circuito0 no presenta rendimiento invierte la conexión de esta bobina. El auricular debe ser de cristal o piezoeléctrico. La batería tendrá buena durabilidad debido al bajo consumo. Se puede retirar de cualquier radio AM fuera de uso.
| Haga click en la imagen para ampliar |
