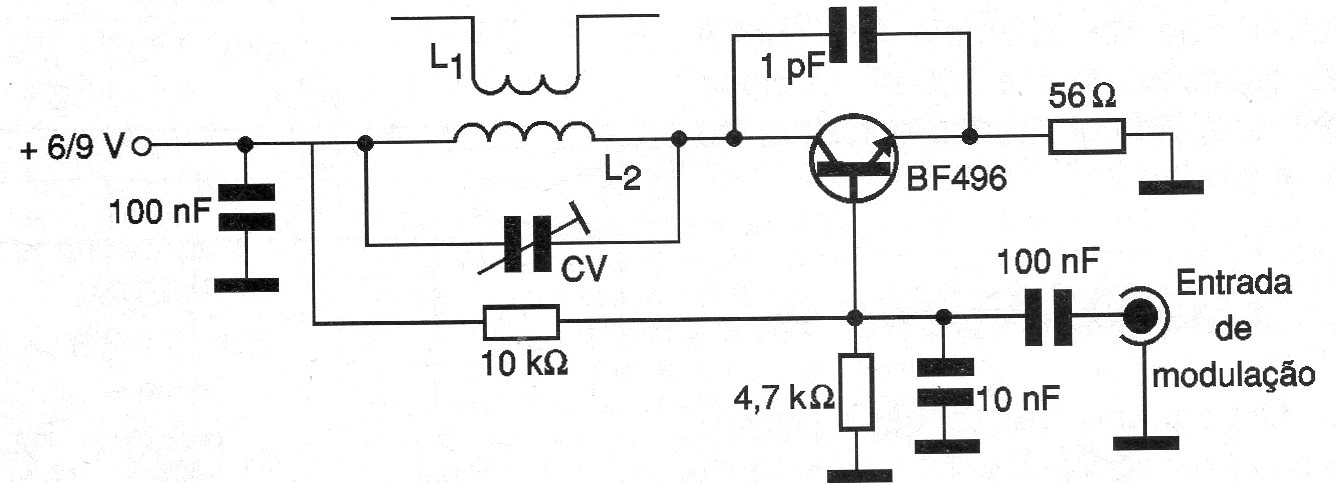

El pequeño transmisor mostrado en la figura puede generar señales en el rango de 50 MHz a 200 MHz. La potencia es del orden de algunas decenas de miliwatts y la alimentación puede ser hecha con pilas o batería. Los capacitores deben ser cerámicos. El capacitor de 1 pF entre colector y emisor es para un rango de 150 a 200 MHz cuando entonces L2 tiene 2 o 3 espiras de hilo 26 en forma sin núcleo de 1 cm de diámetro y L1 está formada por 1 o 2 espiras del mismo hilo Enlazado en L2. Para 100 MHz (rango de FM) L2 tiene 4 espiras del mismo hilo de la misma forma y L1 se mantiene. La antena, para mayor rendimiento puede ser un dipolo de media onda como representado en la figura.
Transmisor de VHF (CIR1465S)
El pequeño transmisor mostrado en la figura puede generar señales en el rango de 50 MHz a 200 MHz. La potencia es del orden de algunas decenas de miliwatts y la alimentación puede ser hecha con pilas o batería. Los capacitores deben ser cerámicos. El capacitor de 1 pF entre colector y emisor es para un rango de 150 a 200 MHz cuando entonces L2 tiene 2 o 3 espiras de hilo 26 en forma sin núcleo de 1 cm de diámetro y L1 está formada por 1 o 2 espiras del mismo hilo Enlazado en L2. Para 100 MHz (rango de FM) L2 tiene 4 espiras del mismo hilo de la misma forma y L1 se mantiene. La antena, para mayor rendimiento puede ser un dipolo de media onda como representado en la figura.
