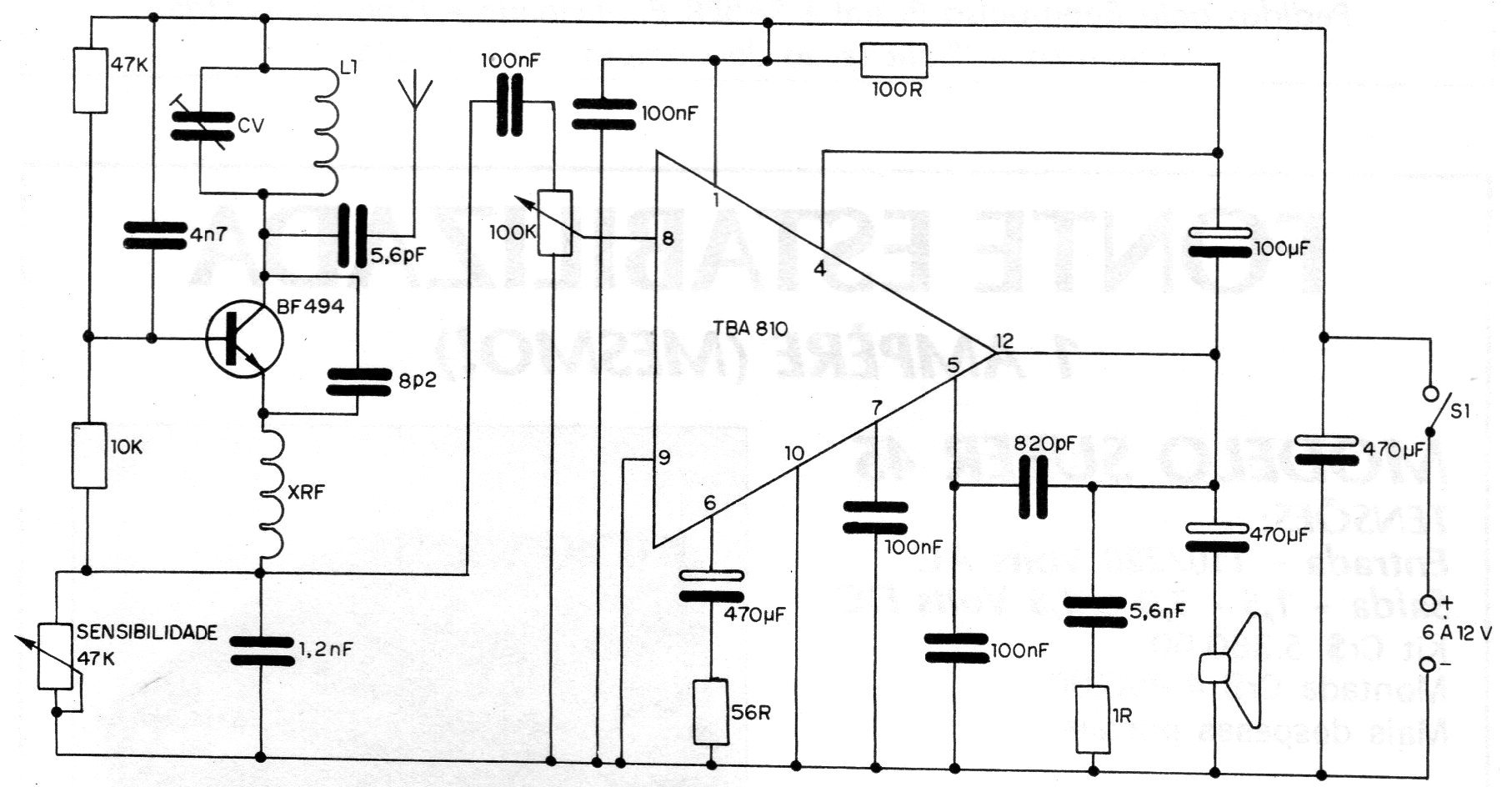

Un receptor de FM de buena sensibilidad y con una calidad de sonido aceptable en las estaciones más fuertes, puede montarse con pocos componentes. En la figura tenemos el circuito de un simple receptor de FM que usa sólo un transistor y un circuito integrado. El receptor consta, básicamente, de un detector súper regenerativo montado alrededor del transistor BF494, caracterizándose por su gran sensibilidad, y de un amplificador de audio integrado, que es el TBA810. L1 consta de 5 espiras de hilo 20 en una forma de 5 mm de diámetro sin núcleo, mientras que XRF se enrolla en un resistor de 100 k x ¼ W o en un palillo de madera de 2 ó 3 mm de diámetro. El número de espiras, en el caso, varía entre 40 y 50 y el hilo es 32 o más fino. La alimentación del circuito se realiza con tensiones entre 6 y 12 V. Para la antena se puede utilizar una varilla de metal de 40 a 80 cm. Los capacitores electrolíticos son de 12 V o más de tensión de trabajo, mientras que los demás pueden ser cerámicos o aún de poliéster. La sintonía se realiza en una variable pequeña para FM o, además, con la ayuda de un trimmer adaptado. Esta adaptación consiste en pegar en el tornillo de ajuste un pequeño eje, en el cual será fijado un botón de plástico. El altavoz, para una mejor calidad de sonido, debe tener al menos 10 cm de diámetro y su impedancia 8 ohms. En el montaje el lector debe mantener todas las conexiones bien cortas, principalmente en la parte de RF, para que no ocurran oscilaciones o realimentaciones que instabilicen su funcionamiento.
