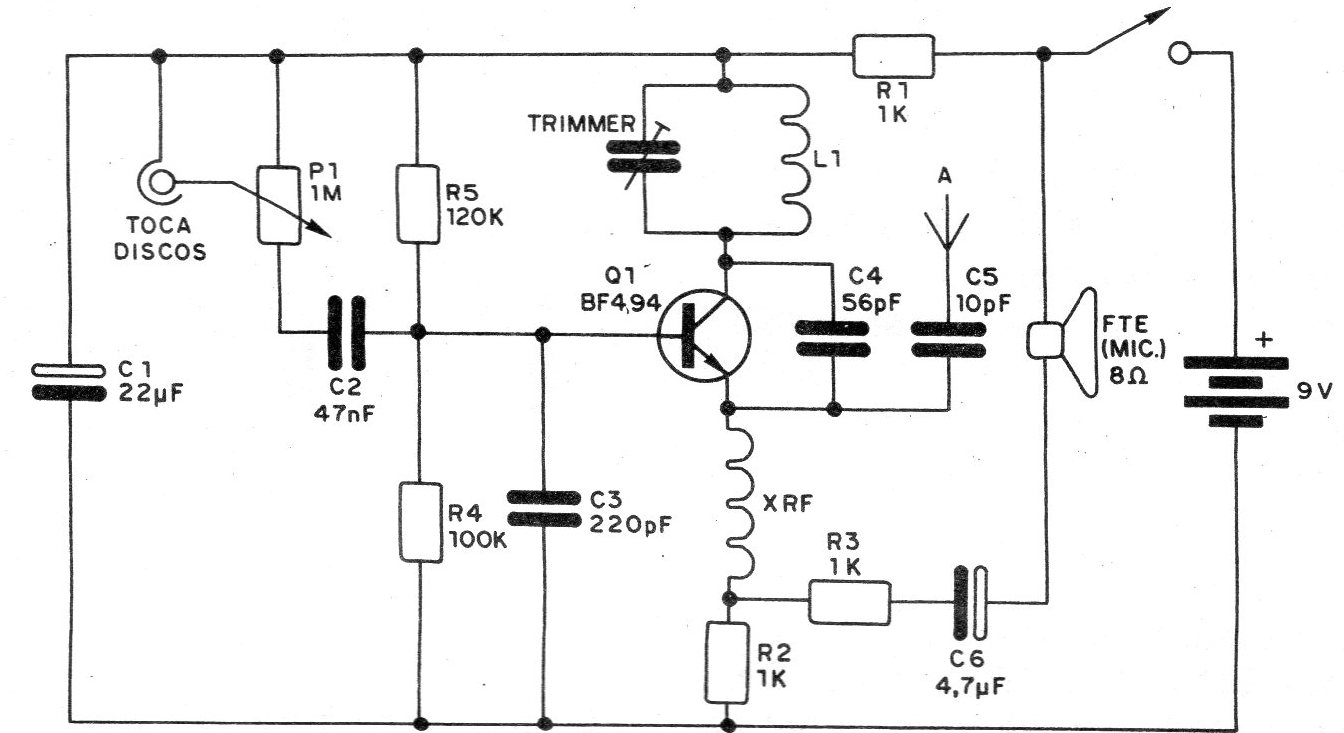

Este proyecto fue encontrado en una publicación de 1982. Se trata de un pequeño transmisor que puede enviar a una radio FM las señales de un tocadiscos o de un altavoz pequeño que se utiliza como micrófono. La figura muestra el circuito completo del transmisor. La alimentación del circuito se realiza con una tensión de 12 V es su alcance puede ser considerado bueno para uso como micrófono volante o estación de juguete. La bobina L1 está formada por 2 o 3 espiras de alambre esmaltado grueso (18 a 22 AWG) en forma sin núcleo, de 1 cm de diámetro, con separación entre espiras de aproximadamente 1 mm. El choque de RF (XRF) consiste en 60 vueltas de alambre esmaltado fino (28 a 32 AWG), enrolladas en un resistor de 100 k x ½ W o bien en una forma tubular de cartón o madera de aproximadamente 0,5 cm, sin núcleo. Los capacitores de menos de 1 uF son cerámicos, mientras que los capacitores mayores son electrolíticos para 12V, como mínimo, de tensión de trabajo. La antena consiste en un pedazo de hilo rígido de 15 a 20 cm de longitud.
