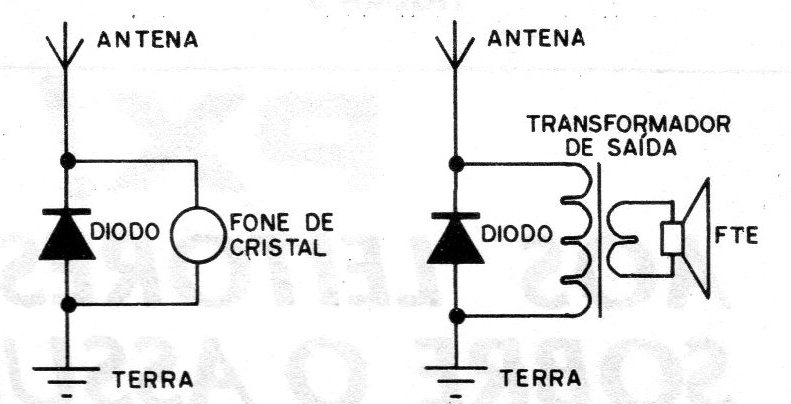

El autor de este proyecto encontrado en una documentación de 1980 da la radio en dos versiones: la primera que usa un auricular de cristal y la segunda que utiliza un transformador de salida y un pequeño altavoz. Y claro que este circuito simplemente detecta todas las señales de radio captadas por la antena que debe ser larga, por lo menos 10 m, de modo que sólo la señal de la estación más fuerte es escuchada. En resumen, se trata de una radio sin sintonía. El tamaño reducido se debe al hecho de que sólo usa un diodo que puede ser el del tipo 1N34, 1N60 o cualquier otro equivalente de germanio.
| Haga click en la imagen para ampliar |
