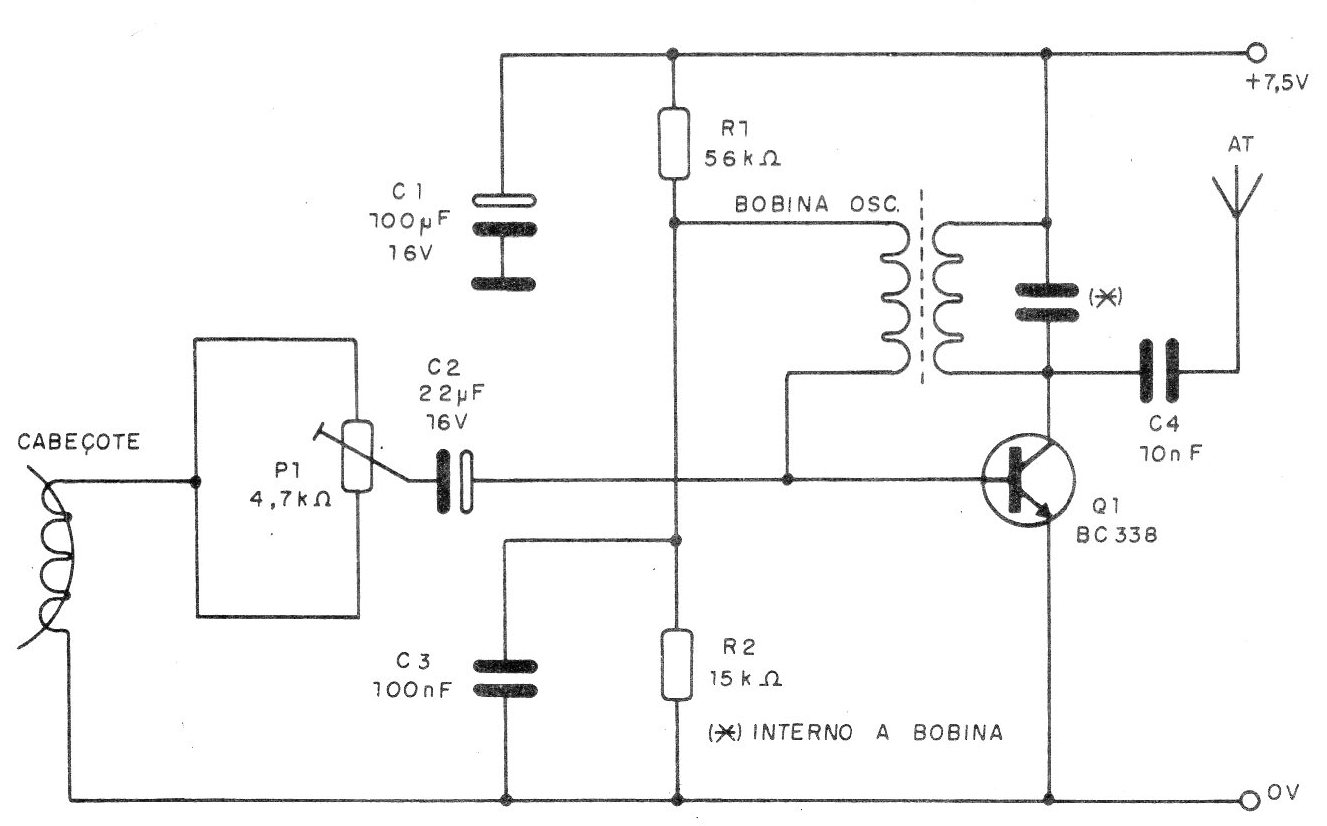

Este transmisor se obtuvo en una publicación de 1993. Transmite las señales de una cubierta de grabadora a un receptor colocado cerca. La frecuencia obtenida de una bobina osciladora de radio AM está alrededor de 800 kHz y P1 ajusta la modulación. La alimentación, en realidad, puede ser hecha por tensiones de 6 a 9 V. El alcance es de unos metros.
| Haga click en la imagen para ampliar |
