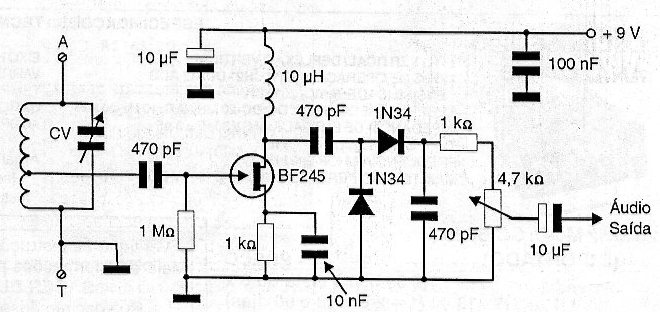

El circuito presentado es de un sintonizador simple de AM que se puede conectar a la entrada de cualquier amplificador de audio. Como el consumo del circuito es muy bajo, puede ser alimentado por una pequeña batería de 9 V. La bobina L1 está formada por 30 + 70 espiras de hilo esmaltado 28 o cerca de él en un bastón de ferrita de 0,8 a 1 cm de diámetro y de 10 a 30 cm de longitud. El capacitor variable es del tipo pequeño aprovechado de una radio de ondas medias fuera de uso. El cable de salida de audio debe ser blindado y los diodos son de germanio admitiendo equivalentes.
| Haga click en la imagen para ampliar |
