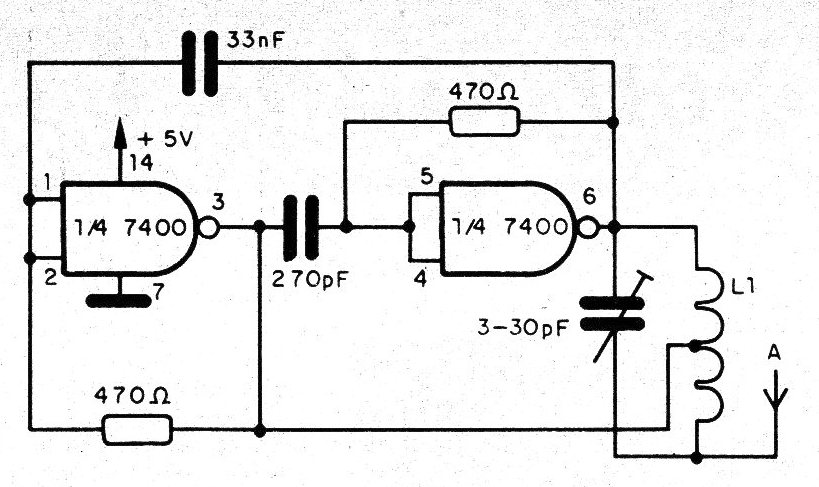

Usando un 7400 tenemos un transmisor de onda corta de 4 a 9 MHz, mostrado en la figura. La bobina está formada por 9 + 9 espiras de hilo de 0,3 mm y espesor (28 AWG, por ejemplo) en un tubo de 6 a 8 mm. El trimmer hace la sintonía de la señal, que, por las características del integrado, produce ondas rectangulares que son ricas en armónicas. Los capacitores deben ser cerámicos, y la antena puede ser un pedazo de hilo estirado. Una etapa transistorizada de amplificación permite obtener mayor potencia para este transmisor.
