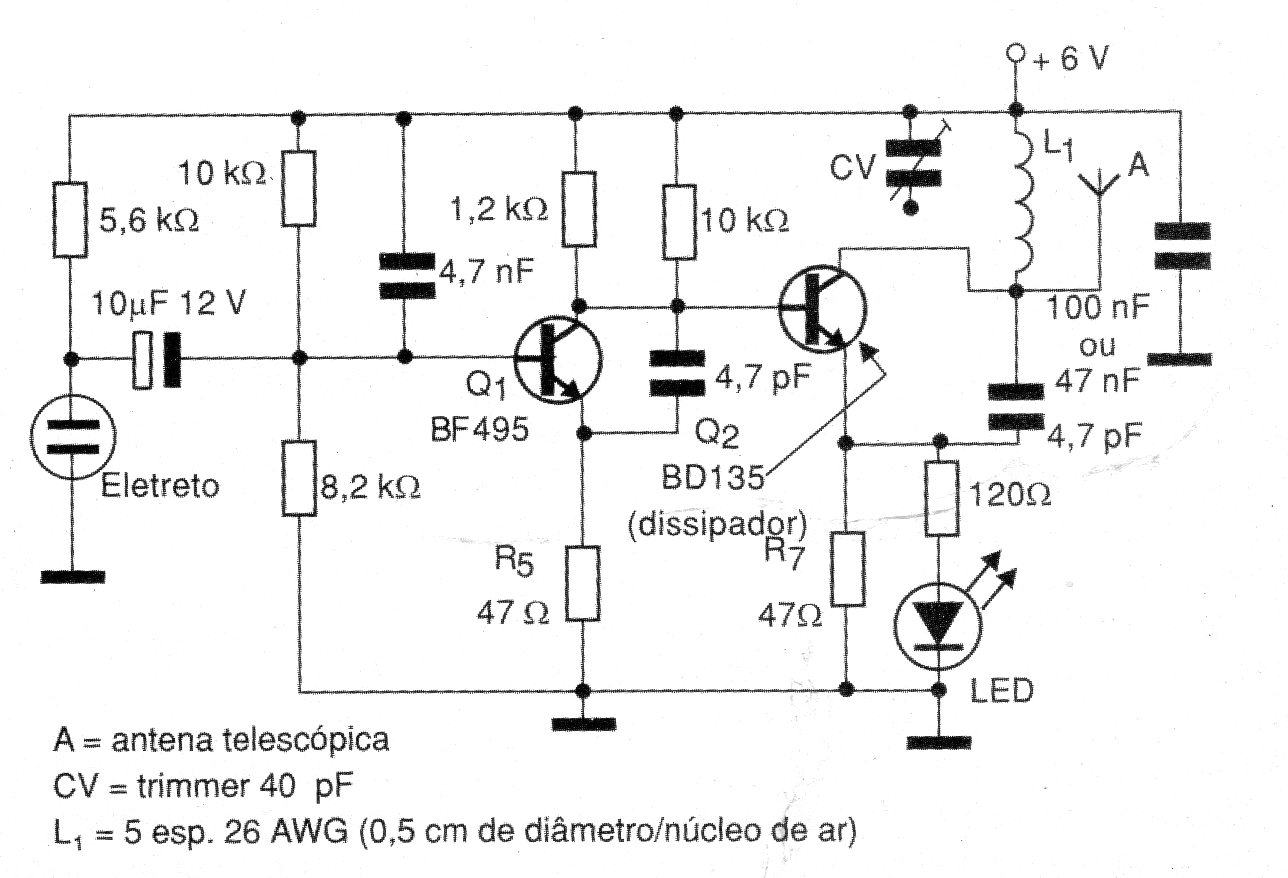

El transmisor que presentamos, encontrado en una documentación de 2003, opera alrededor de 88 MHz y tiene un alcance del orden de 400 metros. El transistor BD135 debe montarse en un radiador de calor y la modulación se consigue a partir de un micrófono de electreto. La bobina L1 consta de 5 espiras de hilo 26 AWG en forma de 0,5 cm de diámetro sin núcleo. CV es un trimmer común de hasta 40 pF donde se ajusta la frecuencia de operación del transmisor. La antena puede ser de tipo telescópico con una longitud de 30 a 100 cm. Una aplicación sugerida para este pequeño transmisor es como emisora comunitaria.
