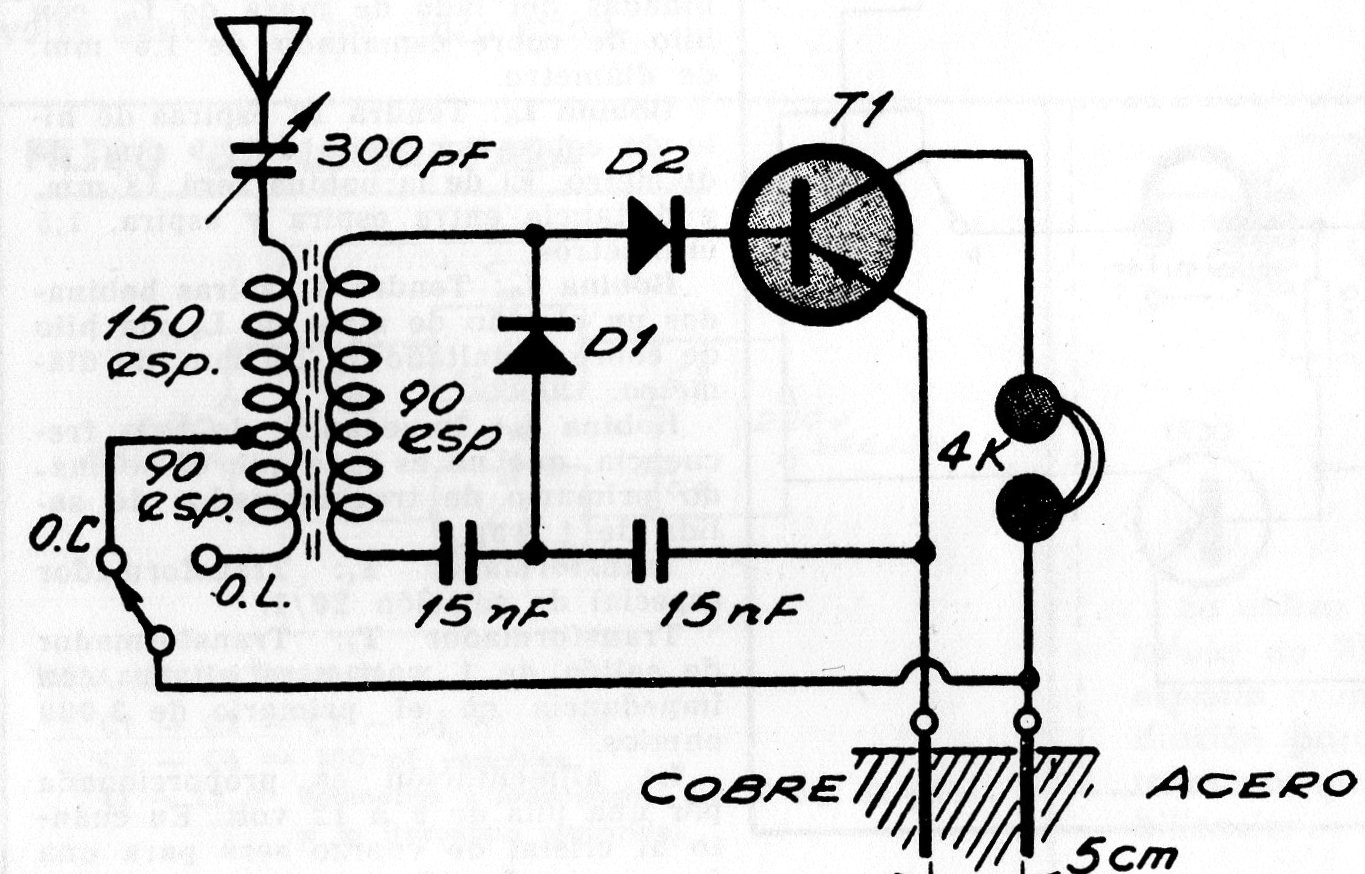

Esta simple radio transistorizada para la banda de ondas medias "extrae energía de la tierra" usando una pila galvano-telúrica. Esta pila está formada por una barra o placa de cobre y una barra o placa de acero (o cinc). La tensión obtenida es del orden de 1,2 V. La bobina se enrolla con hilo 28 en un bastón de ferrita. La variable se puede obtener de una radio de ondas medias fuera de uso. Este circuito tiene la opción de escucha para la banda de ondas largas que en nuestro país no se utiliza en la radiodifusión. El transistor puede ser cualquier PNP de uso general aprovechado de una radio transistorizada fuera de uso.
