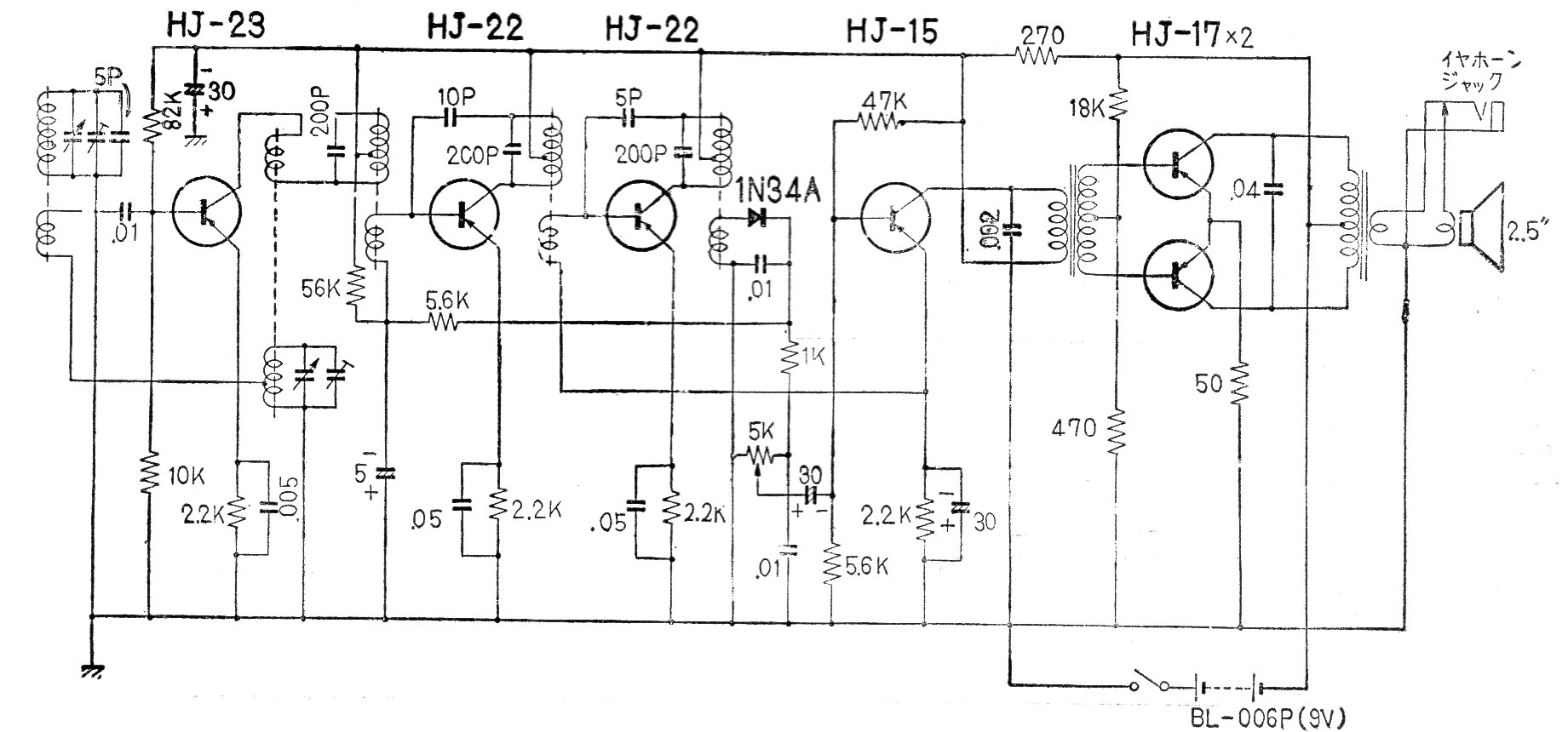

Encontramos el diagrama de esta radio comercial japonesa en una documentación de los años 60. El receptor tiene 60 mW de potencia de salida y es alimentado por una tensión de 9 V. El circuito es super-heterodino con salida en push-pull.
