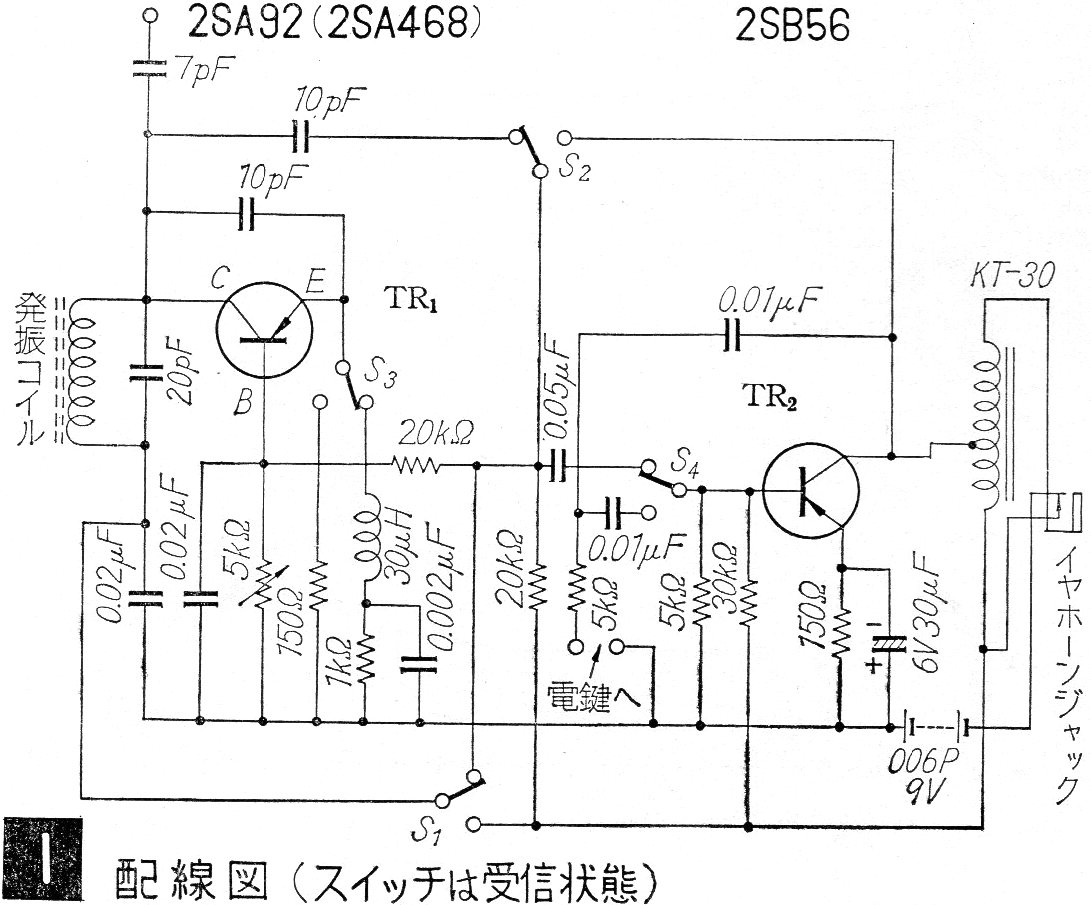

Transceptor de FM (CIR5759S)
Este transceptor de FM de corto alcance utiliza auriculares en la escucha. Encontramos el circuito en una documentación japonesa de los años 60. Su alimentación se realiza con batería de 9 V. La bobina puede tener 4 o 5 espiras de hilo 24 ó 26 en forma de 0,5 cm con núcleo ajustable de ferrita.
| Haga click en la imagen para ampliar |
