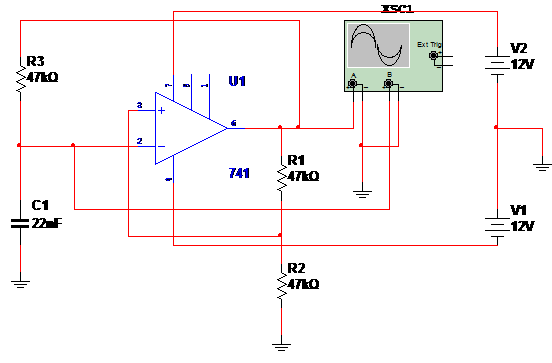

En el circuito mostrado en la Figura 1, el condensador se carga a través de R1 y la descarga se produce sobre el amplificador operacional cuando su salida pasa a nivel bajo. El punto de conmutación de operación, del 741 que actúa como un comparador, está determinado por el divisor de tensión formado por R2 y R3. Tenemos dos formas de onda generadas en este circuito, que se puede ver en el osciloscopio virtual del Multisim.
Figura 1 - Circuito oscilador de relajación.

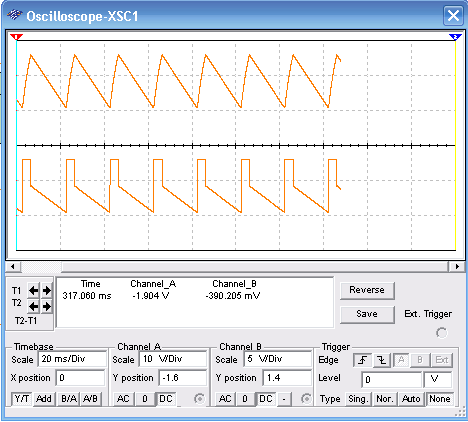

La fuente de alimentación debe ser simétrica y la frecuencia de funcionamiento del circuito está dada por R1 y C1. No recomiendo cambiar el valor de R1 pero el C1 para obtener otras frecuencias. El circuito oscilará bien hasta unos pocos cientos de kilohertz. Las frecuencias más altas se pueden obtener con otro operacional. En la figura 2 tenemos una forma de onda obtenida en el osciloscopio virtua dell Multisim Blue.
Figura 2 - Formas de onda en el circuito.
Tenga en cuenta que tenemos una forma de onda diente de sierra en el circuito de tiempo RC y la salida de impulsos. Simulación y Nert list para el lector para realizar cambios, o utilizar este circuito en otros proyectos son dadas a seguir.
