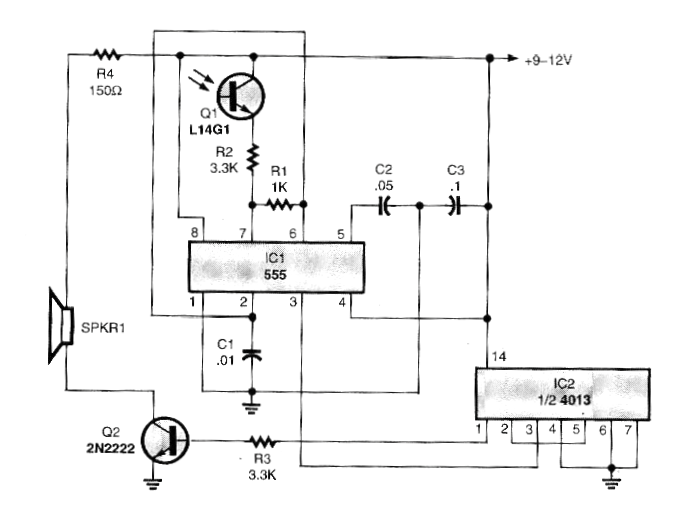

En la figura siguiente tenemos un circuito sugerido por un Poptronics del año 2000. La revista ya no existe, pero el circuito es actual y muy importante. Este circuito utiliza un foto-transistor en lugar de un potenciómetro para controlar la frecuencia de la señal generada. La frecuencia central depende de C1. El 4013 sirve para dividir por 2 la frecuencia de la señal generada, aplicando entonces la señal resultante a la etapa de amplificación que excita un altavoz. Se puede reducir R4 a 10 o 22 ohms y excitar el altavoz con mucho más potencia utilizando para Q2 un BD135.
| Haga click en la imagen para ampliar |
