Oscilador de Renartz (CIR1197S)

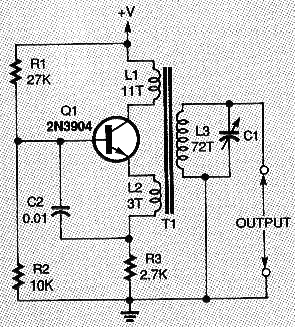

Este es un oscilador poco común que utiliza dos bobinas en el circuito de realimentación. El número de espiras para 1 MHz se da en el diagrama en términos de vueltas (T). Este circuito salió en una publicación americana de enero de 1996. El circuito puede generar señales de frecuencias hasta 30 o 40 MHz. El transistor tiene como equivalente el BC548 o 2N2222 .. Para calcular la frecuencia use las fórmulas de la sección de Matemáticas Para (Circuito LC). El circuito debe funcionar con tensiones de 6 a 12 V. La realimentación es hecha por C2 y L3 sirve de carga como secundario de un transformador, alimentando la salida.
