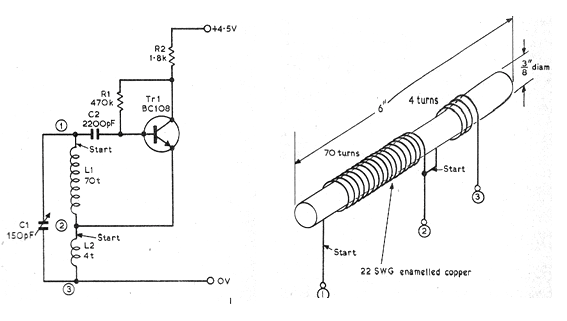

Este diagrama forma parte de un artículo de una revista europea de 1975. Este circuito oscilará a una frecuencia cercana a 1 MHz, pudiendo sus señales ser captadas en un radito de ondas medias a una distancia de hasta algunos metros. En realidad, el cable no necesita ser el 22 AWG, como se indica. Se pueden usar entre 22 y 28 AWG. El 28 en particular, por ser más fino es más de trabajar. La alimentación se puede hacer con tensiones de 4,5 a 9 V y el transistor puede ser el BC548. Observe bien el sentido de las bobinas para que el circuito oscile. El condensador variable se puede obtener de una radio AM fuera de uso.
