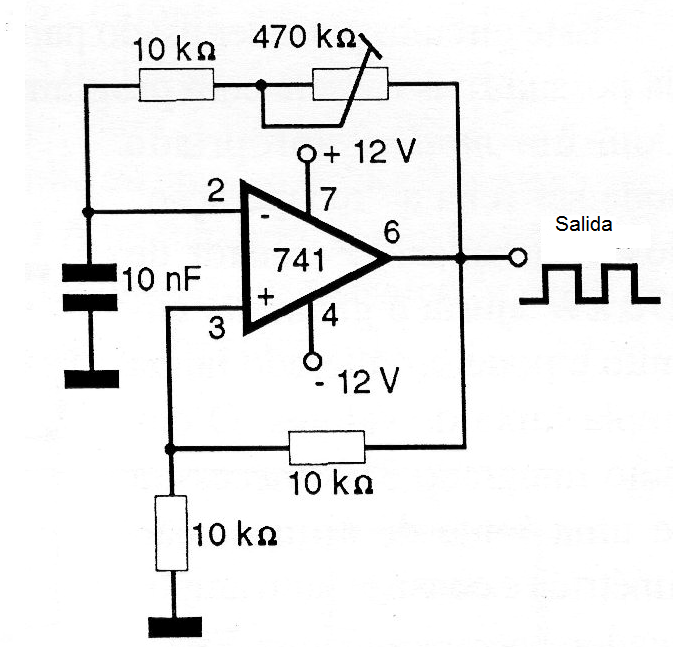

Esta configuración se puede encontrar en varios otros artículos del sitio del autor. Se produce una señal rectangular de frecuencia en el rango de 200 a 4 kHz, ajustado por el potenciómetro. La fuente de alimentación debe ser simétrica y los amplificadores operativos equivalentes se pueden emplear. La banda de frecuencias, dentro de los límites aceptados por el operario podrá ser alterada con el cambio del condensador. El cálculo de este tipo de circuito se puede encontrar en la sección de matemáticas para electrónica.
| Haga click en la imagen para ampliar |
