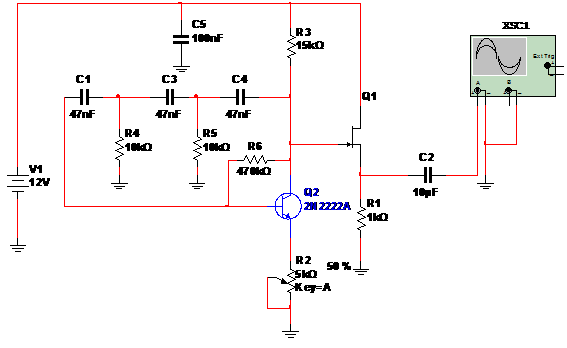

Este es un circuito útil para generar señales sinusoidales de la faja de sonidos de baja frecuencia, usando sólo un transistor como base y como una etapa de amplificación durante un transistor de efecto de campo.de potencia. El circuito completo se da en la Figura 1 y su simulación em el Multisim está disponible en la parte inferior de la página. Del mismo modo, proporcionamos Net List para aquellos que desean exportar el circuito para otros programas de simulación.

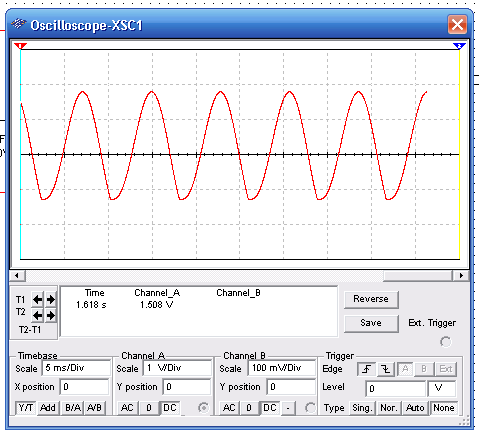

En la figura 2 tenemos la forma de onda de la señal generada. Tenga en cuenta que R1 sirve para ajustar la distorsión de la señal, este componente puede estar opcionalmente sustituida por una resistencia fija.
Tenga en cuenta que la señal generada tiene una amplitud de aproximadamente 2 V (2 V por división), que es un valor lo suficientemente apropiado para la mayoría de aplicaciones.
En este circuito, resistencias y condensadores de la red retardo determinan la frecuencia de operación y pueden ser cambiados por el lector, de acuerdo con la aplicación deseada. Para los valores de frecuencia indicada es de aproximadamente 127 Hz. Sin embargo, el lector puede hacer cambios de acuerdo a sus necesidades, dando preferencia a cambiar los condensadores que deben ser todos iguales. Por ejemplo, si reducimos a la mitad el valor de los condensadores (22 nF) la frecuencia aumentará a aproximadamente 250 Hz. En la simulación con Multisim que tenga que esperar varios ciclos de barrido del osciloscopio para que la señal generada seja obtenida en la imagen.
En un montaje práctico se puede utilizar tanto para el transistor BC548 equivalente como el FET. La tensión de alimentación puede ser de 9 a 12 V. Con tensiones más bajas puede ser difícil hacer la partida del circuito. Para señales sinusoidales con tensiones más bajas se sugiere el uso de osciladores doble T o Hartley.
