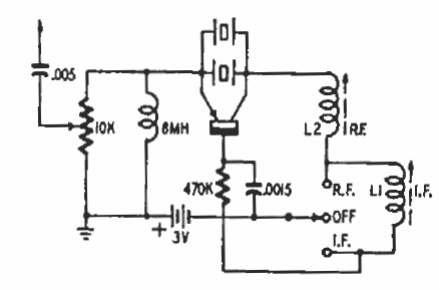

Este circuito, de un manual de transistores de Raytheon de la década de 1950, puede generar señales de FI o RF según la bobina usada. Los cristales determinan las frecuencias y en el potenciómetro se ajusta su intensidad.
Oscilador de RF y FI CK722 (CIR2085S)
Este circuito, de un manual de transistores de Raytheon de la década de 1950, puede generar señales de FI o RF según la bobina usada. Los cristales determinan las frecuencias y en el potenciómetro se ajusta su intensidad.
