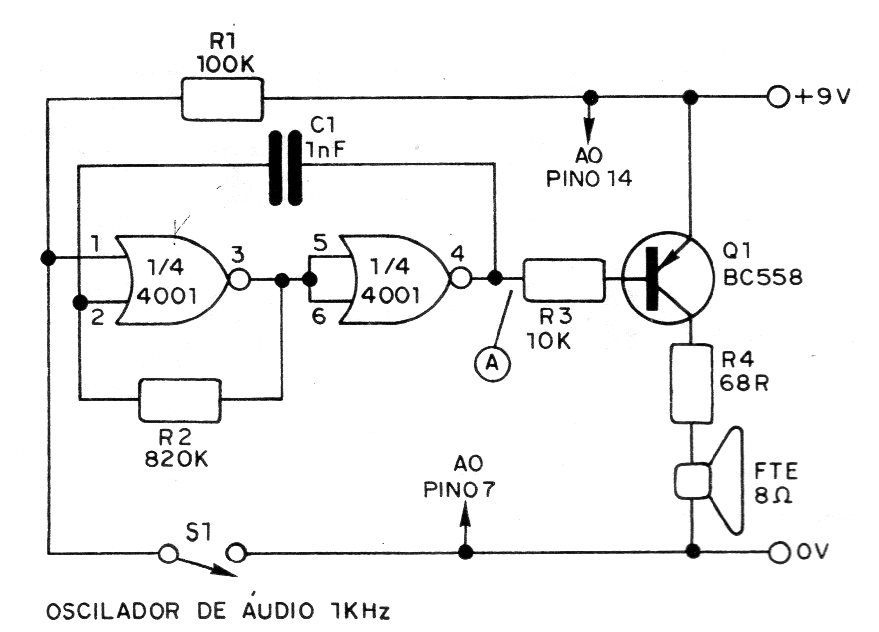

El oscilador de la figura 1 se puede utilizar en sistemas de alarma, llamada o advertencia, produciendo un sonido de aproximadamente 1 kHz en un altavoz común. Se utilizan dos de las 4 puertas NAND, en una configuración asimilable cuya frecuencia depende de C1. El transistor funciona como amplificador para poder excitar directamente el altavoz. Sin embargo, un resistor es necesario para reducir la intensidad de corriente a un valor soportado por el transistor de uso general. Esta configuración se recomienda para los casos en que se desean niveles de señal bajos. Si se necesita un mayor volumen de sonido, se debe utilizar en el mismo circuito el paso amplificador de la figura 2. Esta configuración de la figura 2 permite obtener, en un altavoz de 8 ohmios, una potencia del orden de 4W, con una tensión de alimentación de 12V. El transistor 2N3055 debe montarse en un pequeño disipador de calor en esta versión. Eliminando R3, R4 y el transistor en el circuito de la figura 1, conectamos la entrada de esta etapa en el punto (A). La alimentación es común a los dos circuitos. Pero si el lector realmente desea mucho más potencia, lo recomendado es el circuito de la figura 3, que puede llegar a los 20 W con un altavoz bueno de 4 ohms y la alimentación de 12 V de una batería de coche. El transistor 2N3055, en este circuito, debe montarse en un buen disipador de calor, en vista de la corriente de operación. La conexión en el circuito de la figura 1 se hace también en el punto (A), con la eliminación de R3, R4 y del transistor.
