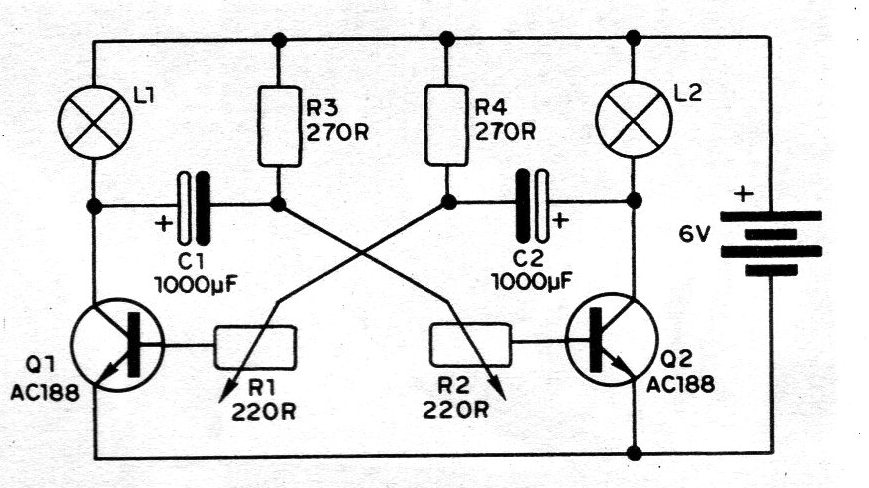

Este proyecto es de una documentación de 1982, teniendo como base un multivibrador astable con dos transistores. El circuito mostrado en la figura alimenta dos lámparas de 6V x 150 mA (GE-1847). El lector puede utilizar este circuito en señalización, decoración, para obtener efectos luminosos especiales en juguetes, etc. La frecuencia de los intermitentes está determinada por los valores de los capacitores electrolíticos C1 y C2 y también por los trimpots R1 y R2, donde se hace su ajuste fino. Las resistencias R3 y R4 también influyen en la frecuencia de funcionamiento de su circuito, pudiendo sus valores quedar entre 220 R y 1 k. Originalmente el autor utilizó transistores AC188 en este montaje, pero sus equivalentes más modernos de potencia como el BD136 o BD138, pueden ser usados. La alimentación de 6 V puede venir de una fuente que debe proporcionar al menos una corriente de 150 mA. Se observa que funcionando alternativamente las lámparas, el consumo total es el mismo de una sola de ellas, es decir, del orden de 150 mA.
