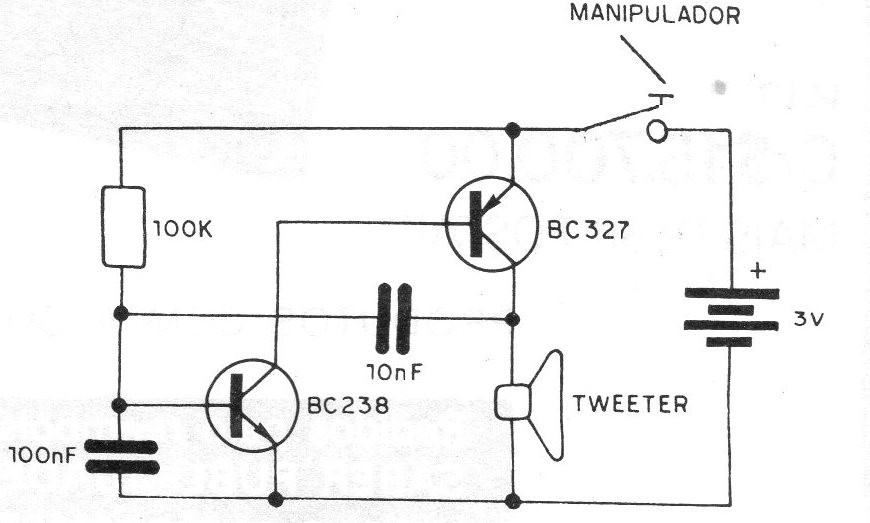

Este circuito utiliza sólo dos transistores comunes y proporciona una buena potencia de audio en un altavoz. Los lectores que están estudiando Código Morse para hacer exámenes de telegrafía, tienen en este aparato un excelente recurso para su práctica, La alimentación del circuito se puede hacer con tensiones a partir de 3 V y el altavoz puede ser tanto un tweeter común como un altavoz de 5 cm de radio portátil. Los altavoces más grandes también funcionarán satisfactoriamente. El capacitor de poliéster de 10 nF determina la tonalidad del sonido obtenido junto con el resistor de 100 k. Estos componentes se pueden cambiar de acuerdo con la voluntad de cada uno.
| Haga click en la imagen para ampliar |
