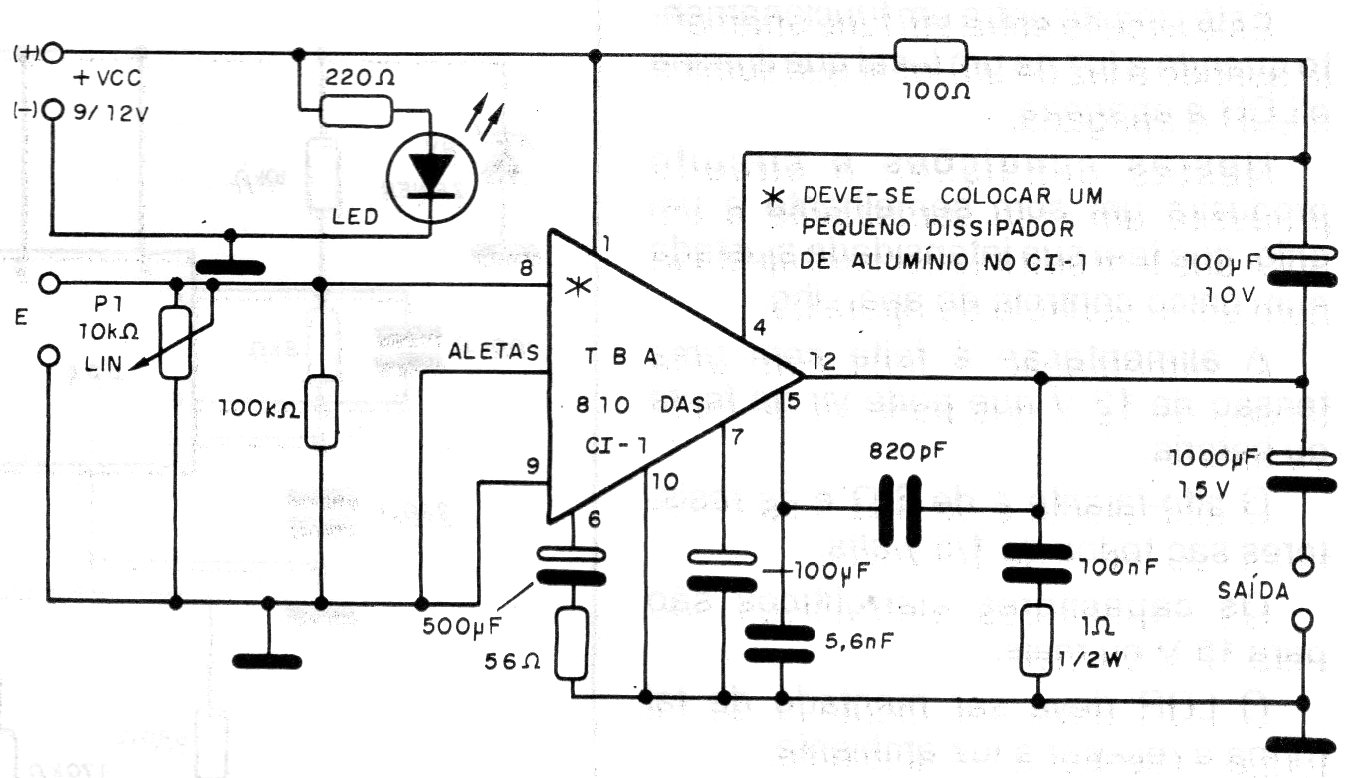

El circuito integrado TBA810 ya no es común en nuestros días. Este circuito muestra una aplicación de este componente en la modulación de transmisores AM hasta unos 5 W de potencia. El proyecto es de 1992 y el TGB810 debe ser dotado de disipador de calor. La alimentación se puede realizar con tensiones de 9 a 12 V.
| Haga click en la imagen para ampliar |
