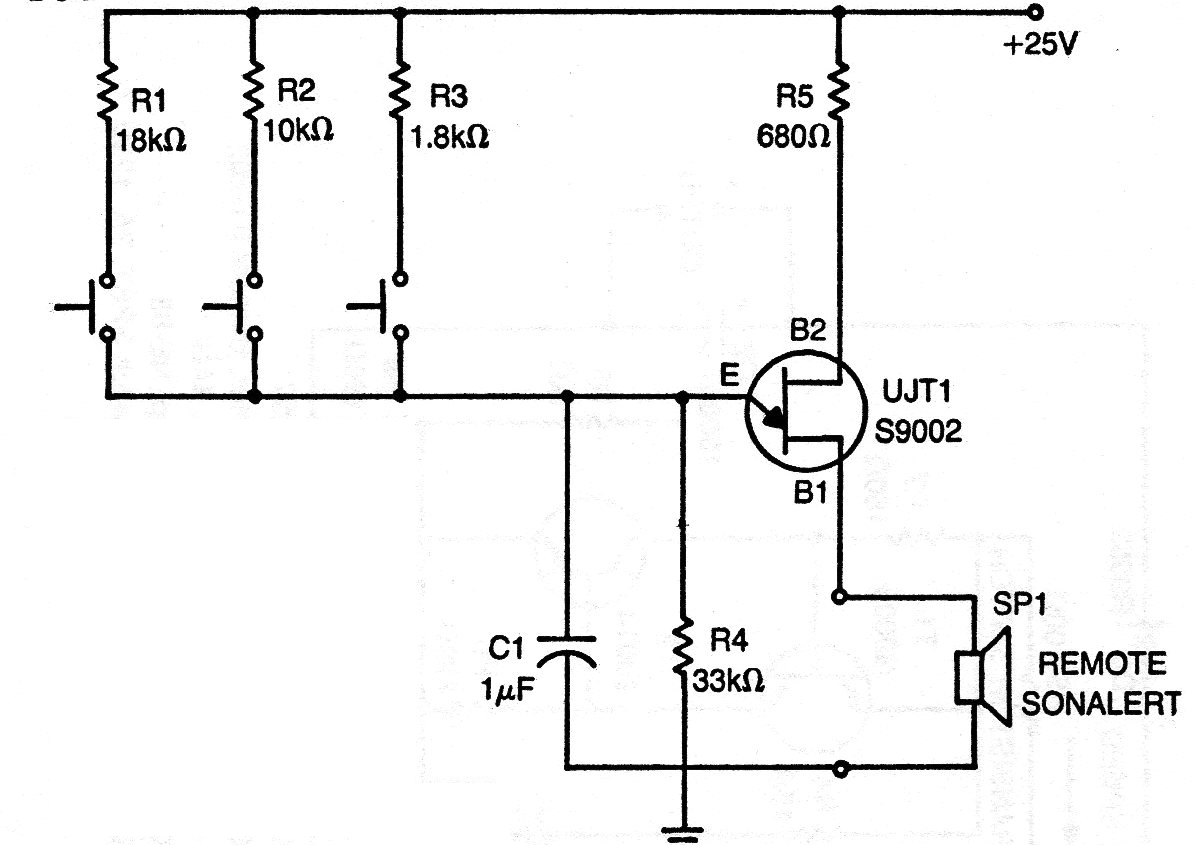

Oscilador de Tres Tonos (CIR2756S)
Este circuito que se puede utilizar como una campana doméstica de tres tonos tiene una configuración tradicional que ya hemos explorado varias veces en proyectos. El circuito es de una publicación americana de 1970 pudiendo ser montado con el 2N2646 en lugar del unijuntura original. El altavoz puede ser de 8 ohms y la alimentación se puede hacer con tensiones de 9 a 20 V. Los resistores R1, R2 y R3 se pueden cambiar según el sonido deseado.
