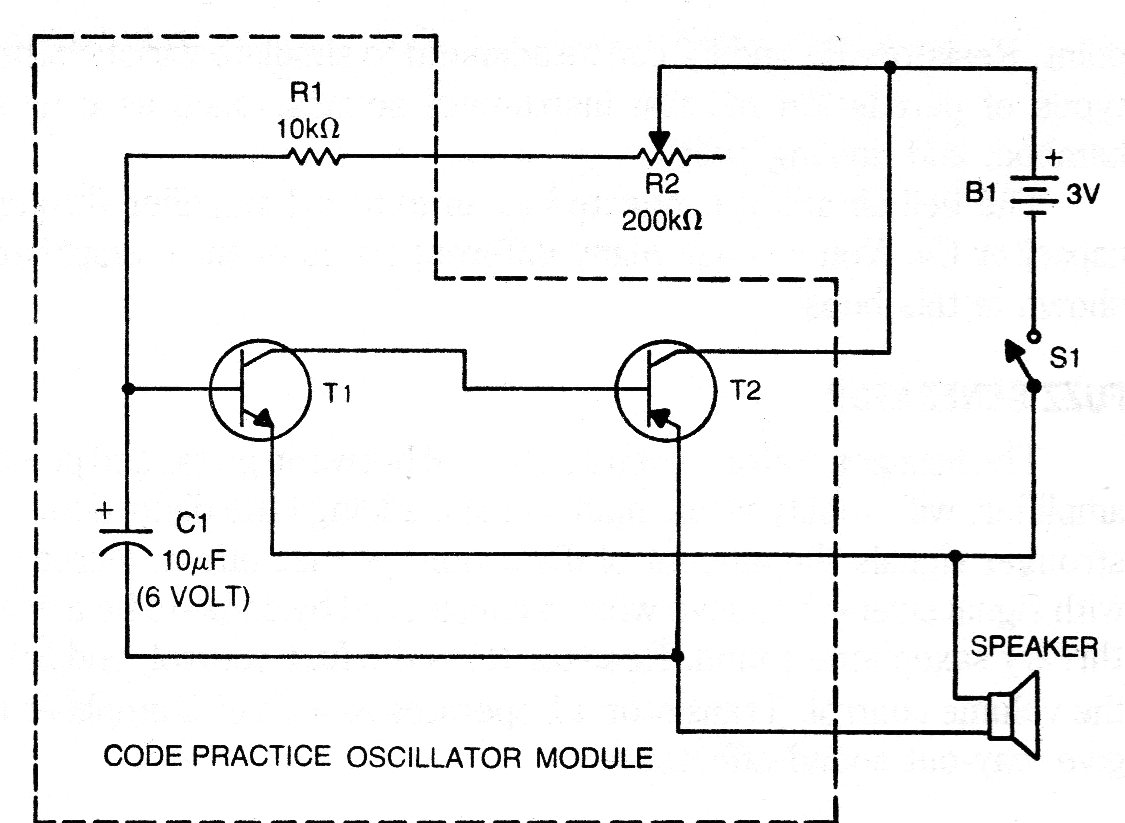

Este circuito, encontrado en una publicación americana de los años 1970, produce un tono audible en un altavoz. Se trata de una configuración tradicional que se puede montar con transistores BC548 y BC558 y alimentada con tensiones de 6 a 9 V. El potenciómetro de ajuste puede ser de 220k o incluso 470k. Un resistor de 1k en serie con C1 ayuda a mejorar el rendimiento del circuito. El altavoz puede ser de 4 o 8 ohms y para mayor potencia alimente el circuito con 12 V intercambiando T2 por un BD136. Reduzca C1 si el sonido es muy grave.
| Haga click en la imagen para ampliar |
