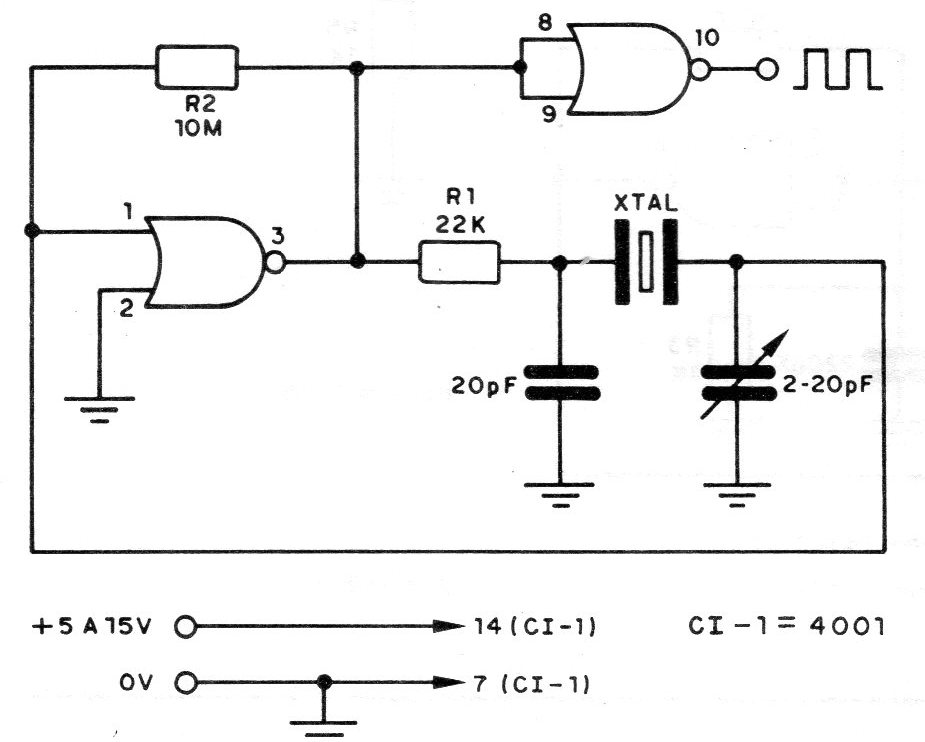

Para la lógica digital C-MOS tenemos el circuito presentado en la figura. Su base es el circuito integrado 4001, que puede operar en frecuencias hasta SM Hz aproximadamente. El ajuste del punto de funcionamiento se realiza en el trimmer y los componentes C1 y R1 deben ajustarse en función de la frecuencia y del tipo de cristal, de modo que haya oscilación. La señal de salida es también rectangular y la alimentación se puede hacer con tensiones entre 5 y 15 V. Observe en el diagrama los puntos de alimentación del integrado en los pinos 14 y 7.
