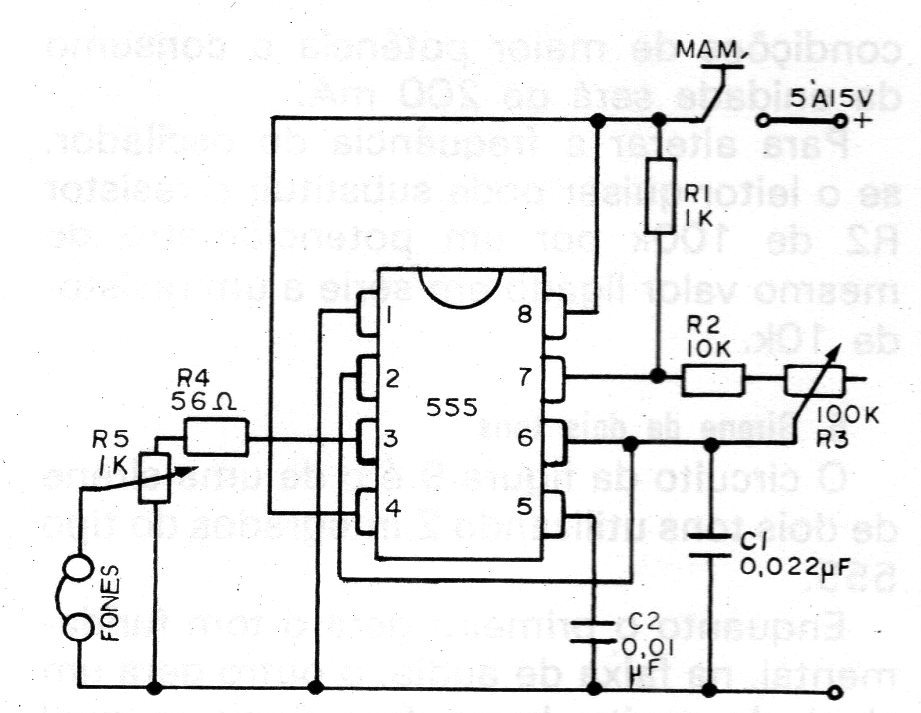

El 555 en la configuración de multivibrador astable se puede utilizar como oscilador para la práctica de código Morse según el diagrama de la figura. El auricular puede ser prácticamente de cualquier tipo, y si el reproductor prefiere puede conectar su salida a un amplificador. El potenciómetro permite controlar la tonalidad de la señal producida. La alimentación entre 5 y 15 V puede realizarse con pilas o fuentes comunes.
