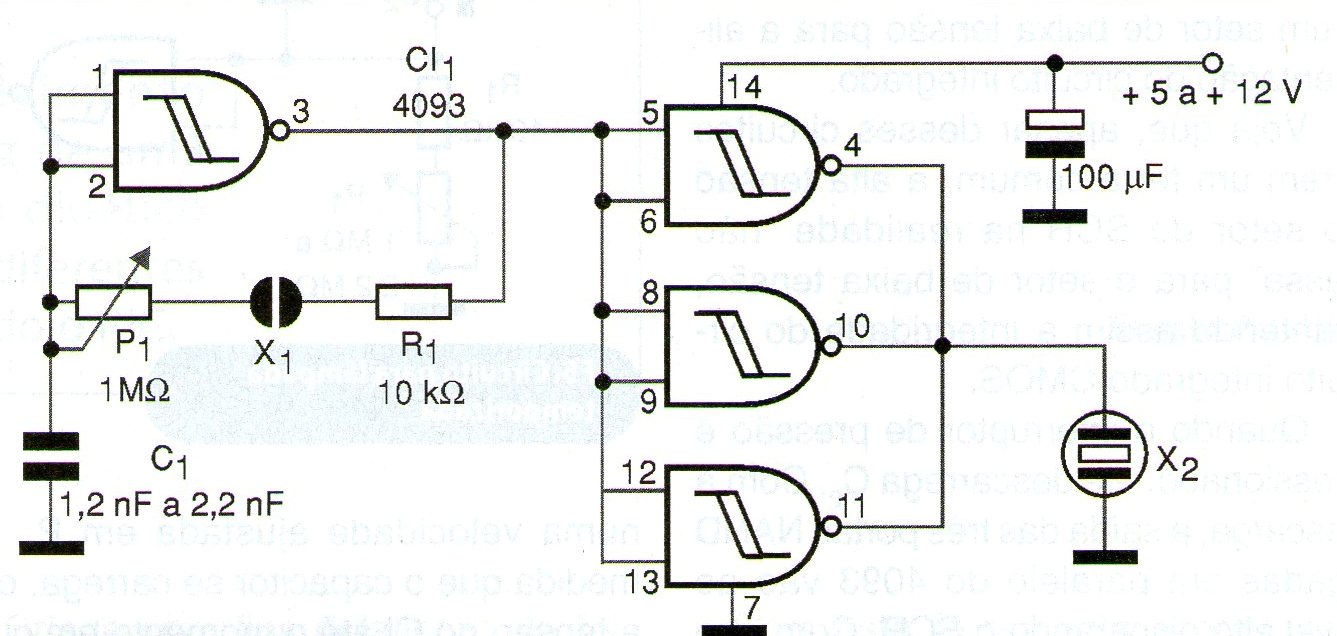

La frecuencia del oscilador mostrado en la figura depende de la resistencia de los dedos de la persona que toca el sensor X1 y del valor del capacitor C1. El potenciómetro P1 también permite ajustar esta frecuencia en un cierto rango de valores. El circuito no debe ser alimentado por fuente sin aislamiento (sin transformador) siendo el ideal que se utilice pilas o batería. El transductor es cerámico de alta impedancia. Como sensor, utilice dos placas de metal que se deben tocar por separado o dos hilos que pueden ser seguros uno en cada mano o por dos personas. En ese caso, el oscilador entrará en funcionamiento cuando las personas se toquen. El montaje se puede implementar fácilmente en una pequeña matriz de contactos.
