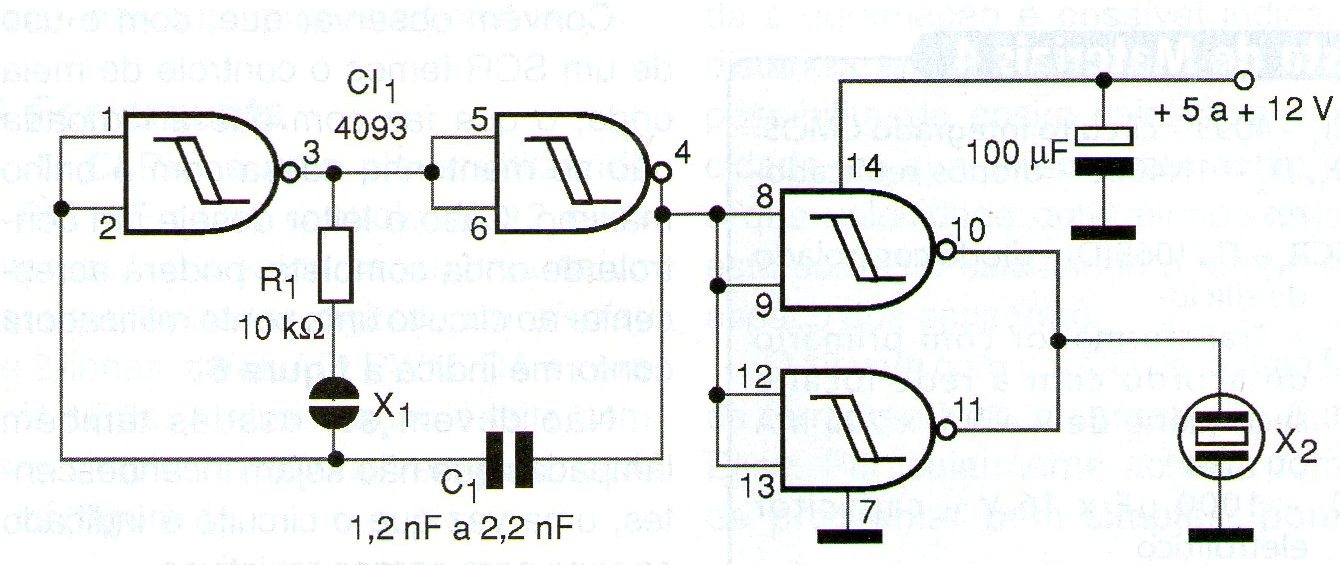

Una configuración un poco diferente de la anterior, para un oscilador controlado por toque, se muestra en la figura. En este circuito dos puertas del 4093 se configuran para formar un oscilador donde la frecuencia depende de la resistencia entre X1 y del condensador C1. El transductor nuevamente debe ser del tipo piezoeléctrico de alta impedancia y la alimentación debe ser hecha por pilas o batería. El sensor se hace de la misma forma que en la versión anterior, y no se debe utilizar fuente sin aislamiento de la red de energía.
