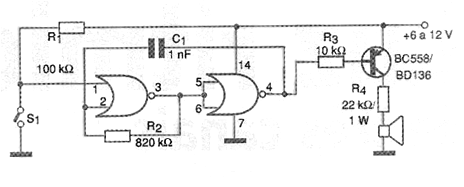

El oscilador mostrado en la figura genera un tono de 1 kHz que se reproduce en el altavoz con buena potencia.
Para las alimentaciones hasta 6 V el transistor puede ser el BC558, pero para tensiones mayores, dada la potencia desarrollada se recomienda el BD136 o TIP32, los cuales deben ser montados en radiadores de calor. La frecuencia del circuito puede ser cambiada por el cambio de valores de R2. Se pueden probar valores entre 100 k y 1 M ohms. El capacitor C1 también puede ser cambiado para que se obtengan tonos de otras frecuencias. Un tweeter piezoeléctrico puede ser usado para generar ultrasonidos en el rango de 18 a 25 kHz con los debidos cambios de R2 y C1. En la figura abajo damos una sugerencia de paso de alta potencia para excitar un altavoz con el 2N3055.
El transistor 2N3055 debe montarse en un buen radiador de calor y el altavoz debe tener al menos 15 cm con 20 W de potencia.
