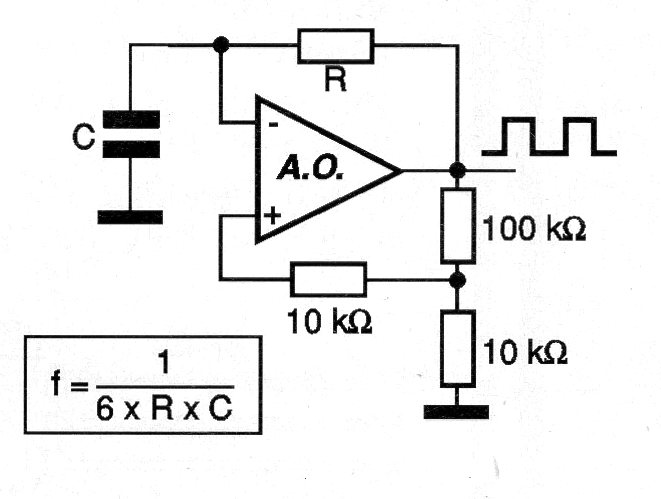

En la figura tenemos la configuración básica de un oscilador rectangular utilizando un amplificador operacional como el 741. La fuente de alimentación debe ser simétrica y la frecuencia puede ser calculada en función de R y C por la fórmula junto al diagrama. El valor máximo de f depende del amplificador utilizado.
