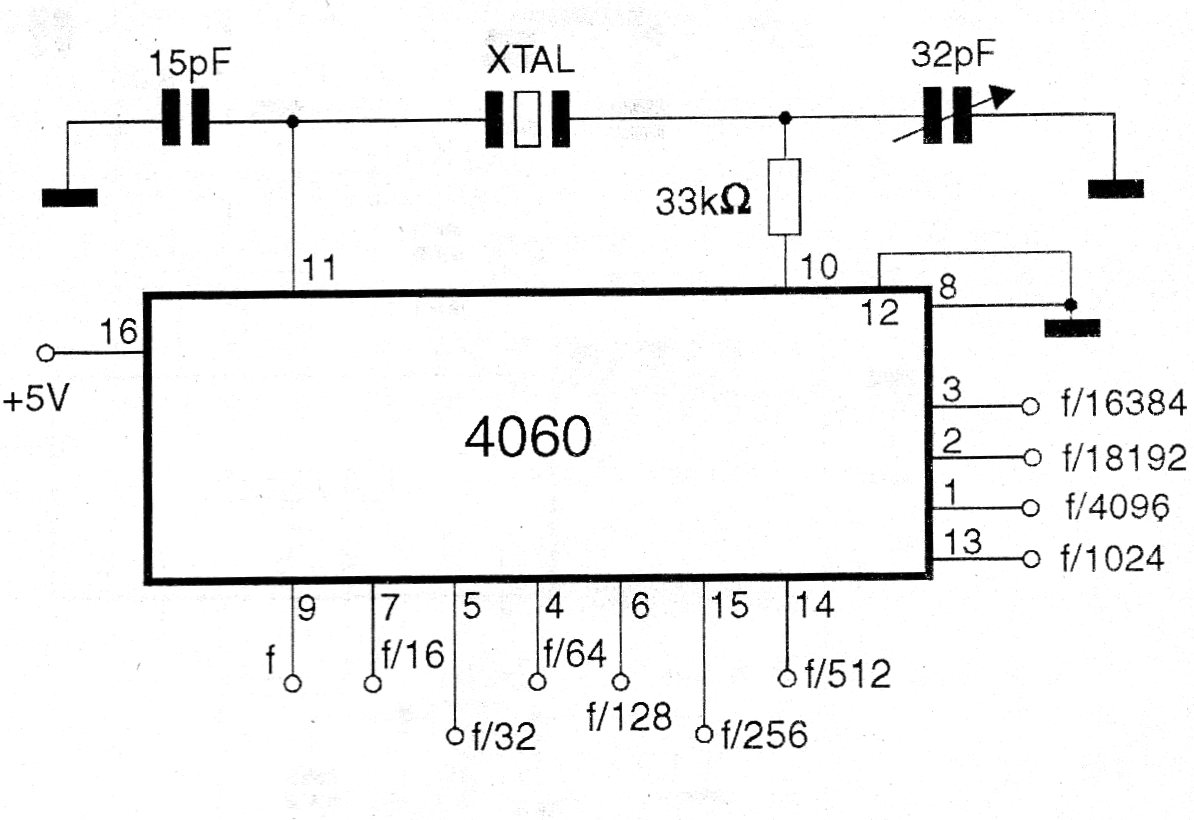

En la figura tenemos un circuito interesante para quien está con un proyecto que exige una frecuencia sub-múltiple de la suministrada por un cristal. El cristal puede tener frecuencias en el rango de 100 kHz a 4 MHz y el trimmer puede variar sensiblemente esta frecuencia obteniéndose el mejor punto de oscilación. La alimentación del circuito, en realidad, se puede hacer con tensiones entre 5 y 15 volts. Recordamos que con tensiones más bajas, la frecuencia más alta de oscilación también disminuye. Una aplicación interesante para este circuito es en la generación de pulsos de precisión para frecuencímetros, relojes, cronómetros, controlados por cristal. La señal obtenida en las salidas no es perfectamente cuadrado presentando un ciclo activo que depende de la división.
