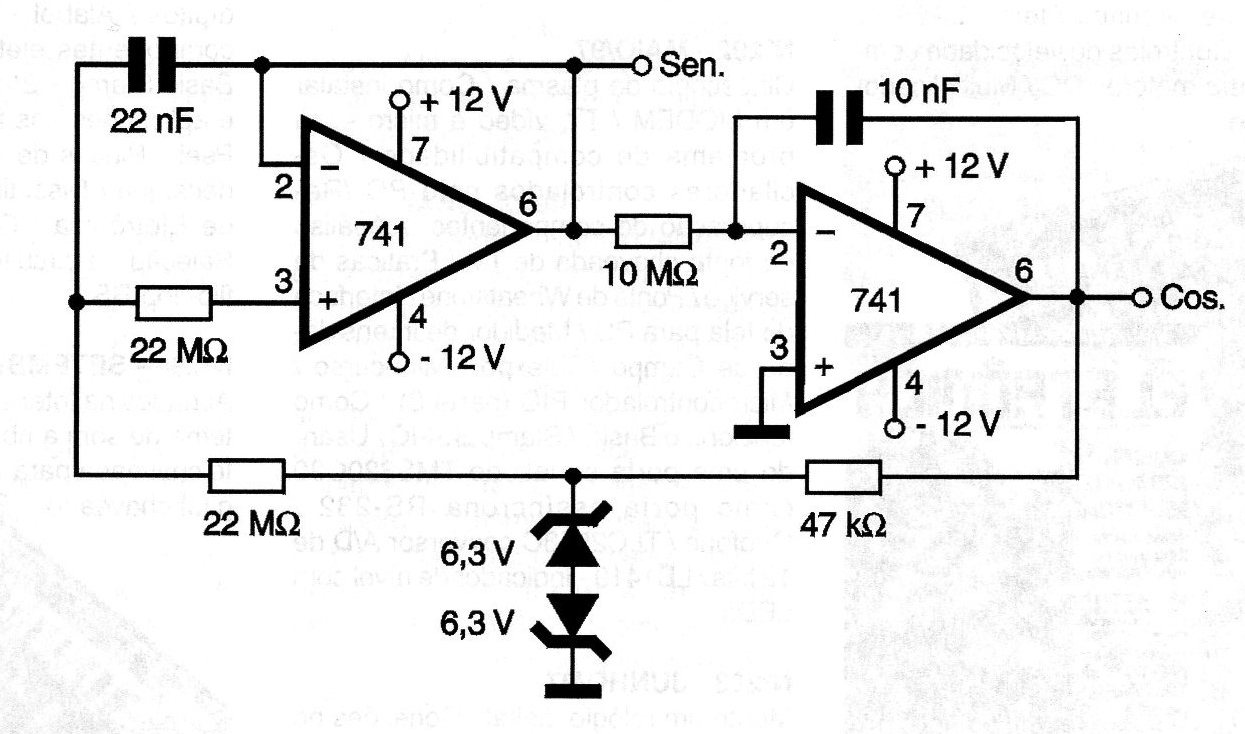

Las señales desfasadas de 180 grados son producidas por este oscilador de muy baja frecuencia, utilizando dos 2 amplificadores operacionales del tipo 741 o equivalentes. La fuente de alimentación debe ser simétrica y los diodos zener pueden ser de 400 mW. Los capacitores determinan la frecuencia de operación, pudiendo eventualmente alterarse.
