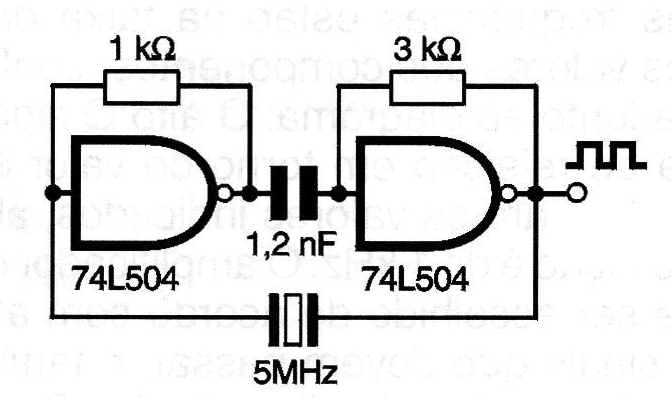

El oscilador presentado genera una señal rectangular de salida en una frecuencia de 5 MHz, determinada por el cristal. El circuito puede ser usado como reloj de instrumentos digitales de medida que requieran una base de tiempo a cristal para mayor precisión. El capacitor de 1,2 nF debe ser cerámico y el circuito puede operar con cristales de frecuencias en el rango de 1 MHz a 5 MHz, sin problemas.
