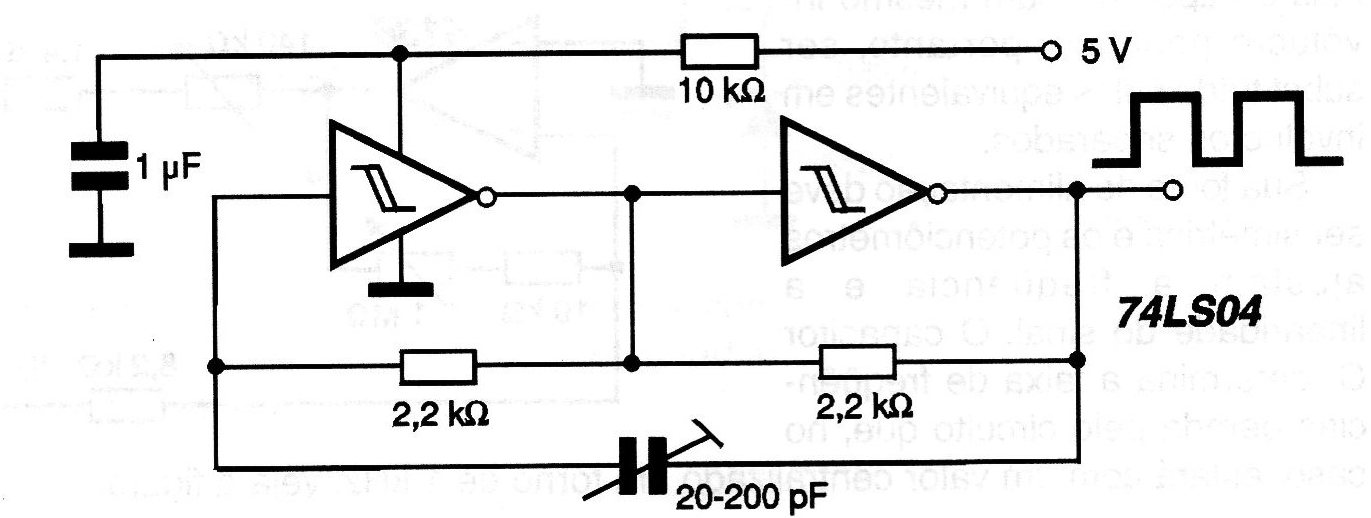

El circuito TTL presentado en la figura genera una señal rectangular de 1 MHz dependiendo del ajuste del trimmer de 20-200 pF. Las frecuencias más bajas pueden ser generadas con el uso de un capacitor fijo de menor valor. El circuito es alimentado con 5 V y otras funciones inversoras disparadoras Schmitt pueden ser empleadas en la misma configuración, la cual puede ser experimentada con circuitos CMOS elevándose a 100 k ohms los valores de los resistores usados.
