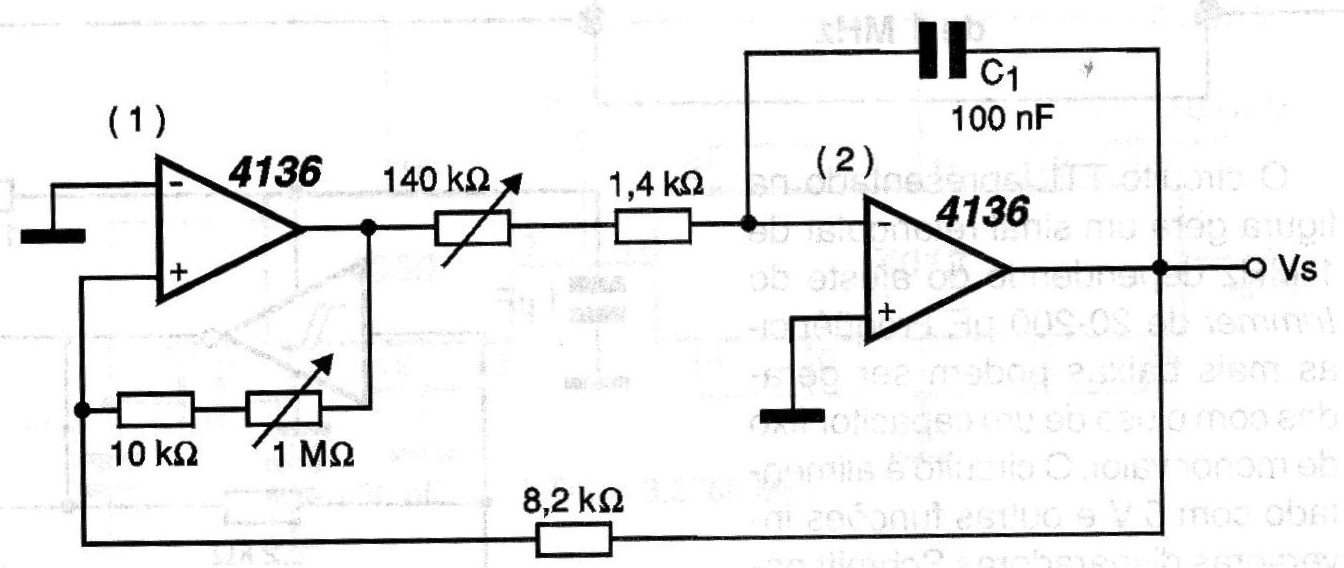

El circuito integrado 4136 consta de amplificadores operacionales del tipo 741 en un mismo envoltorio y, por lo tanto, puede ser sustituido por los equivalentes en envolturas separadas. Su fuente de alimentación debe ser simétrica y los potenciómetros ajustan la frecuencia y la l linealidad de la señal. El capacitor C, determina el rango de frecuencias generado por el circuito que, en el caso, estará con un valor centralizado en torno a 1 kHz. Ver la figura.
