Oscilador a Cristal con Divisor CMOS (CIR4510S)

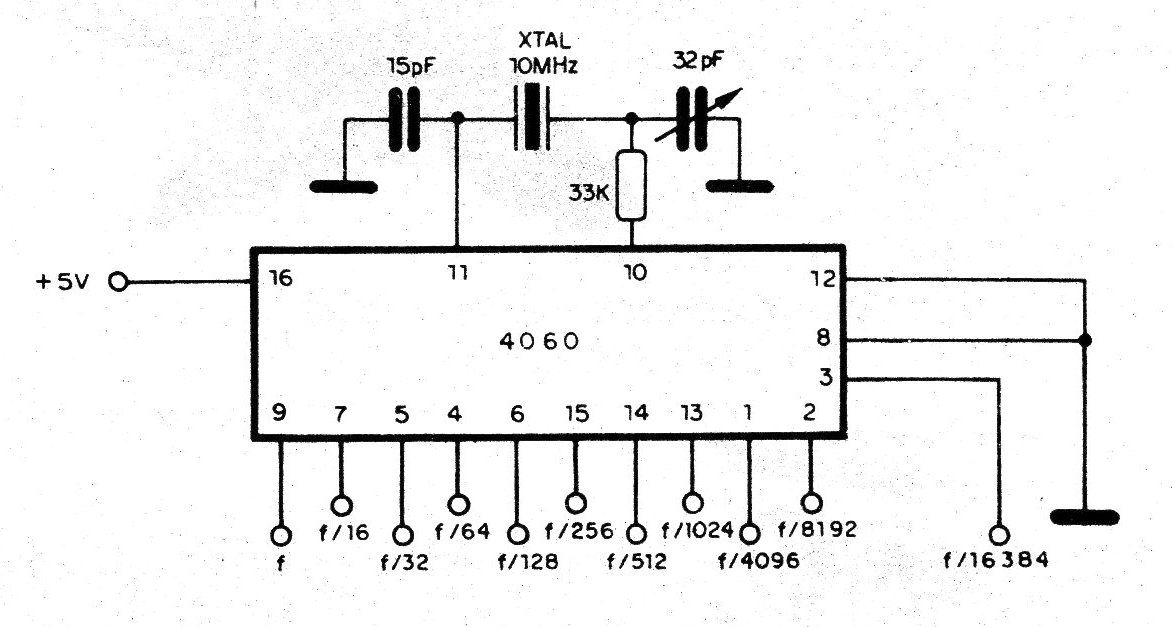

El circuito presentado es de un oscilador de 10 MHz con cristal y que ya reúne diversos divisores para la obtención de frecuencias más bajas. El integrado es CMOS, pero con alimentación de 5 V tenemos salidas compatibles para la excitación de circuitería TTL. El 4060 consiste en un divisor binario de 14 etapas con oscilador interno. Las divisiones por 2, 4, 8 y 2048 fueron eliminadas en este circuito. Para una operación RC se puede utilizar el segundo circuito, con los valores de los componentes dimensionados a 1MHz. Con una tensión de alimentación de 5 V, la corriente drenada por este oscilador es de apenas 0,8mA.
