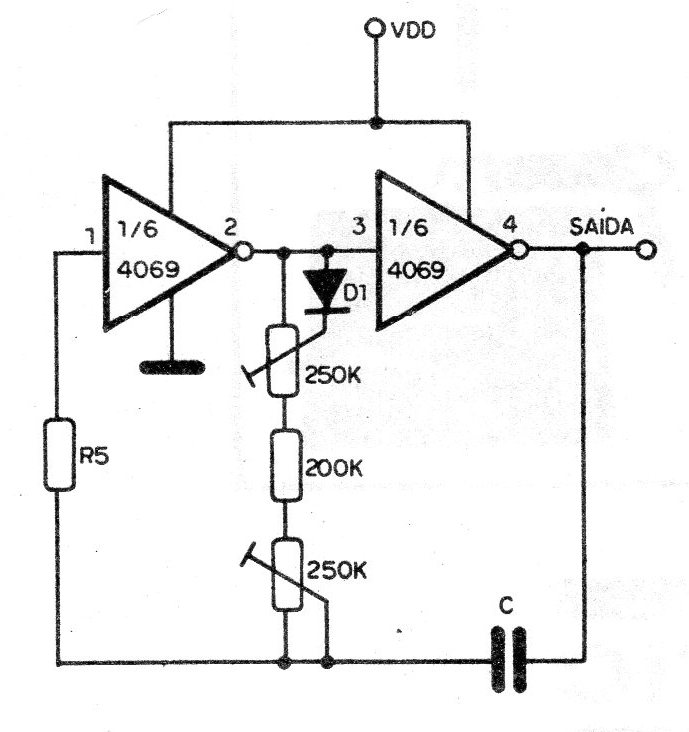

Dos inversores de un integrado 4093 forman este oscilador, en el que se puede ajustar el ciclo activo. Los componentes Rs y C determinan la frecuencia de funcionamiento del oscilador. El control del ciclo activo se realiza por el diodo D1, que determina la descarga del capacitor. El trimpot de 250 k adicional se utiliza para compensar las variaciones de frecuencia que ocurren con el cambio del ciclo activo.
