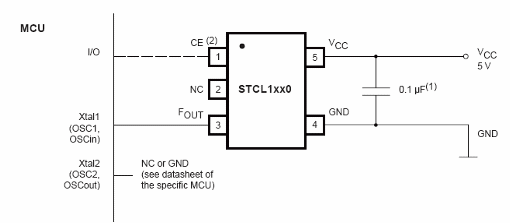

En la figura tenemos un oscilador para microcontroladores capaz de operar en las frecuencias de 10, 12 o 16 MHz, totalmente basado en el silicio. El oscilador se basa en los circuitos integrados STCL1100 (10 MHz), STCL1120 (12 MHz) y STCL1160 (16 MHz). El circuito de precisión del 1,5% y opera con 5 V +/- 10%. La salida es compatible con CMOS push-pull, con señal cuadrada. Ningún componente externo es necesario y el envoltorio es SOT23-5L. Los recursos de arranque rápido y estable están presentes en el componente. El circuito es sugerido por STMicroelectronics (www.st.com) y más información se puede obtener en el datasheet.
