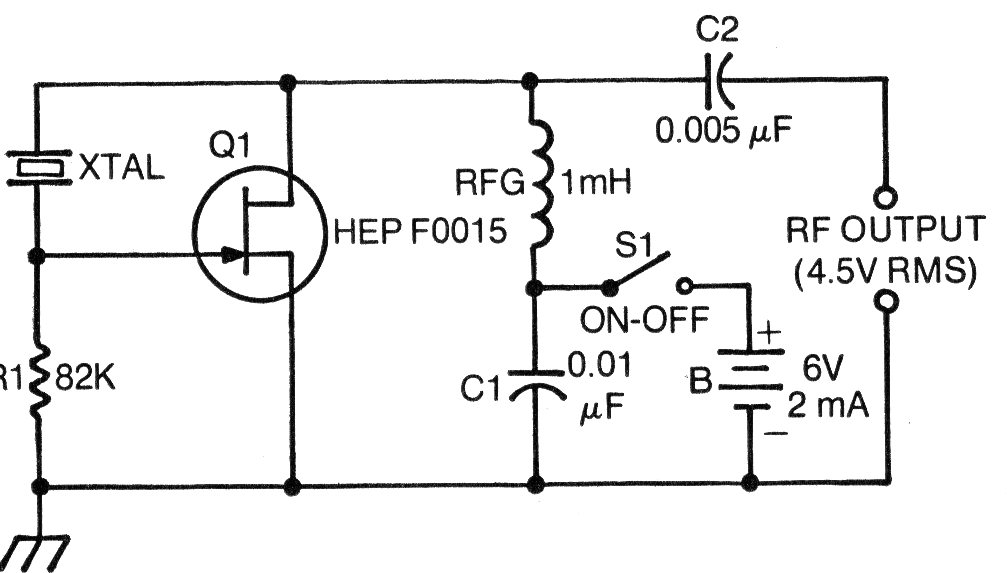

Este oscilador Pierce con cristal puede emplear cualquier FET más moderno como el MPF102 o BF245. La frecuencia máxima es de unos 30 MHz y la alimentación puede ser hecha por tensiones de 6 a 9 V. El circuito es de una documentación de Motorola de 1976. El consumo del circuito es muy bajo, del orden de 2 mA sólo.
